Démêler un tableau commun en rénovation.
Août 2026
Objectifs
Le chantier s’étend sur cinq journées d’intervention, de l’état initial jusqu’à la séparation complète des circuits et la remise en ordre des deux tableaux.
Cette page présente l’état des lieux transmis avant intervention : plans, photographies et relevé des deux tableaux existants.
Les photographies ont été nettoyées afin de préserver l’anonymat du client.
Le chantier consiste à séparer une installation électrique historiquement commune entre le rez-de-chaussée et l’étage, aujourd’hui aménagés en deux studios indépendants.
Au départ en source triphasée et structure indutrielle composée d'un hangar sous fort éclairage de néon, collé à un complexe d'un étage 'Bureau' et un rez de chaussée d'accueil.
L’alimentation a ensuite été convertie du triphasé au monophasé lorsque l'étage et le rez de chaussée furent convertis en studios indépendants l'un de l'autre.
Le client, maçon, réalise sous sa responsabilité le passage vertical prévu entre l’étage et le rez-de-chaussée, repéré en bleu sur les plans.
L’intervention électrique débutera ensuite par l’ouverture, le repérage des circuits et la redistribution des départs vers leurs tableaux respectifs.

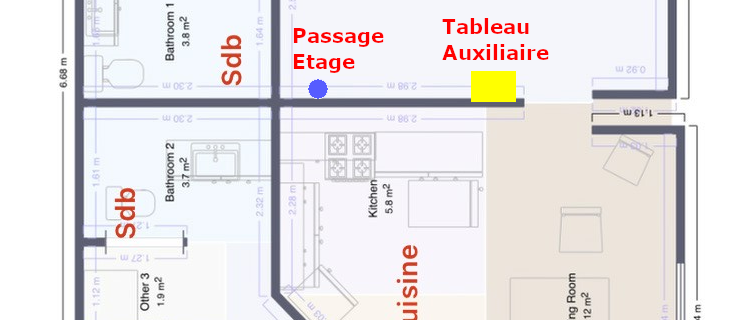

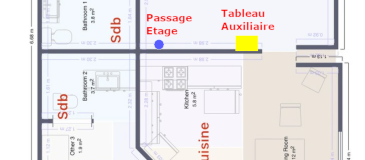

Plan Rez-de-chaussée

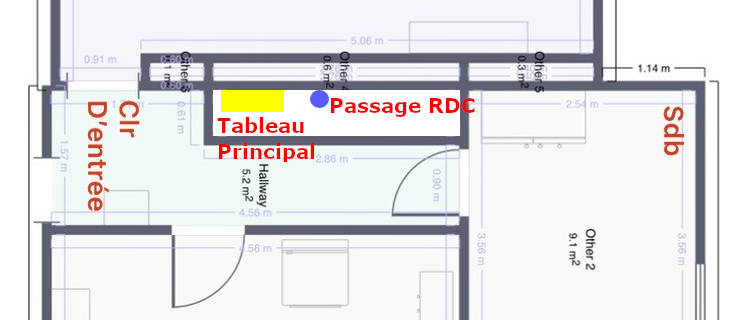

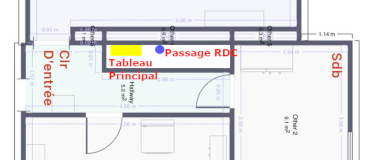

Plan Étage
État des lieux
Rez-de-chaussée
Le tableau auxiliaire du rez-de-chaussée avait pour source une extension de ligne prise 2,5 et distribuait la chambre et sa salle de bain en prise et lumière, tel une extension indépendante du reste de l'étage. Pour ainsi devenir le tableau de tout le rez-de-chaussée nommé tableau auxiliaire.

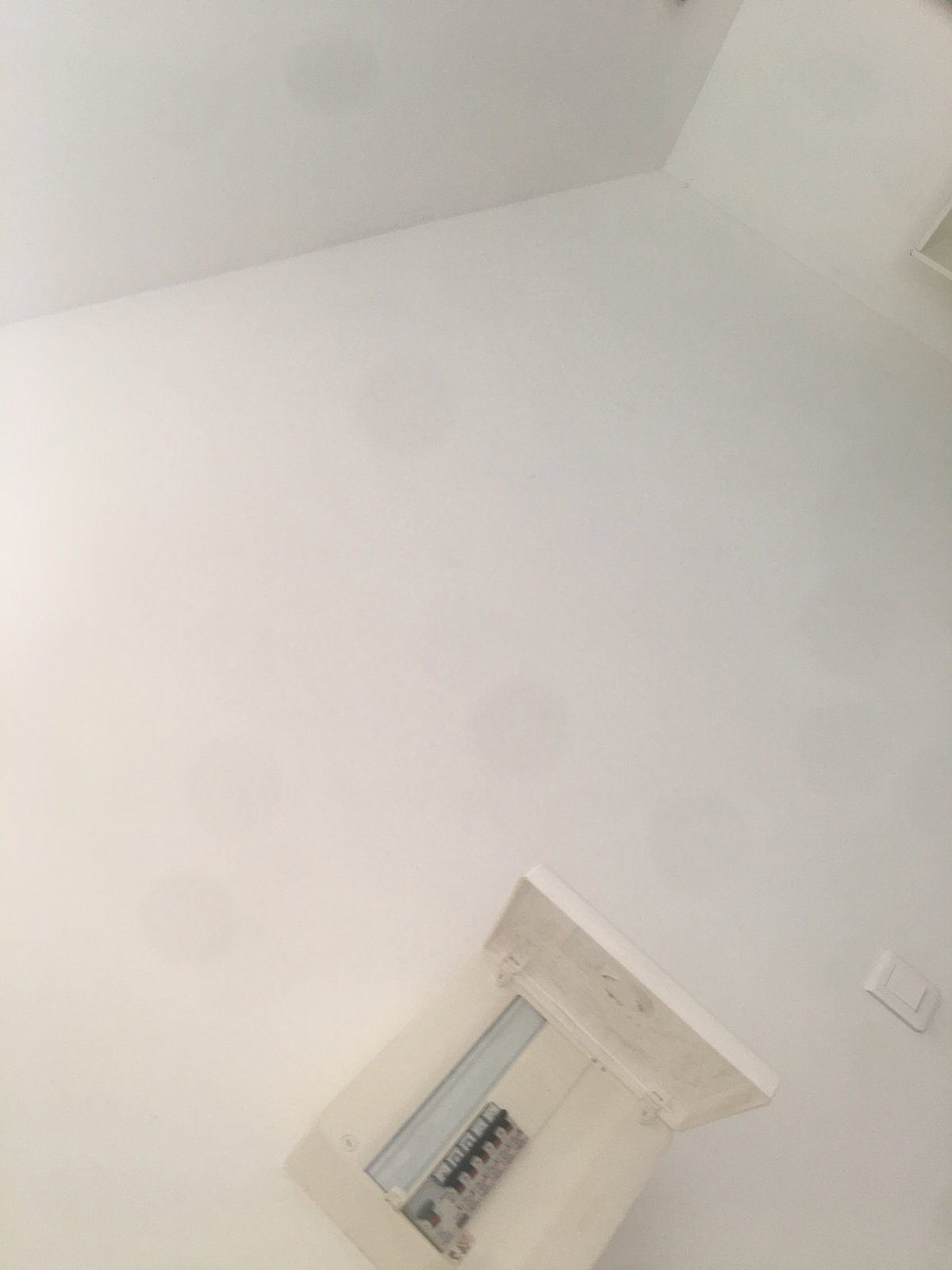

Photo de la zone d'intervention

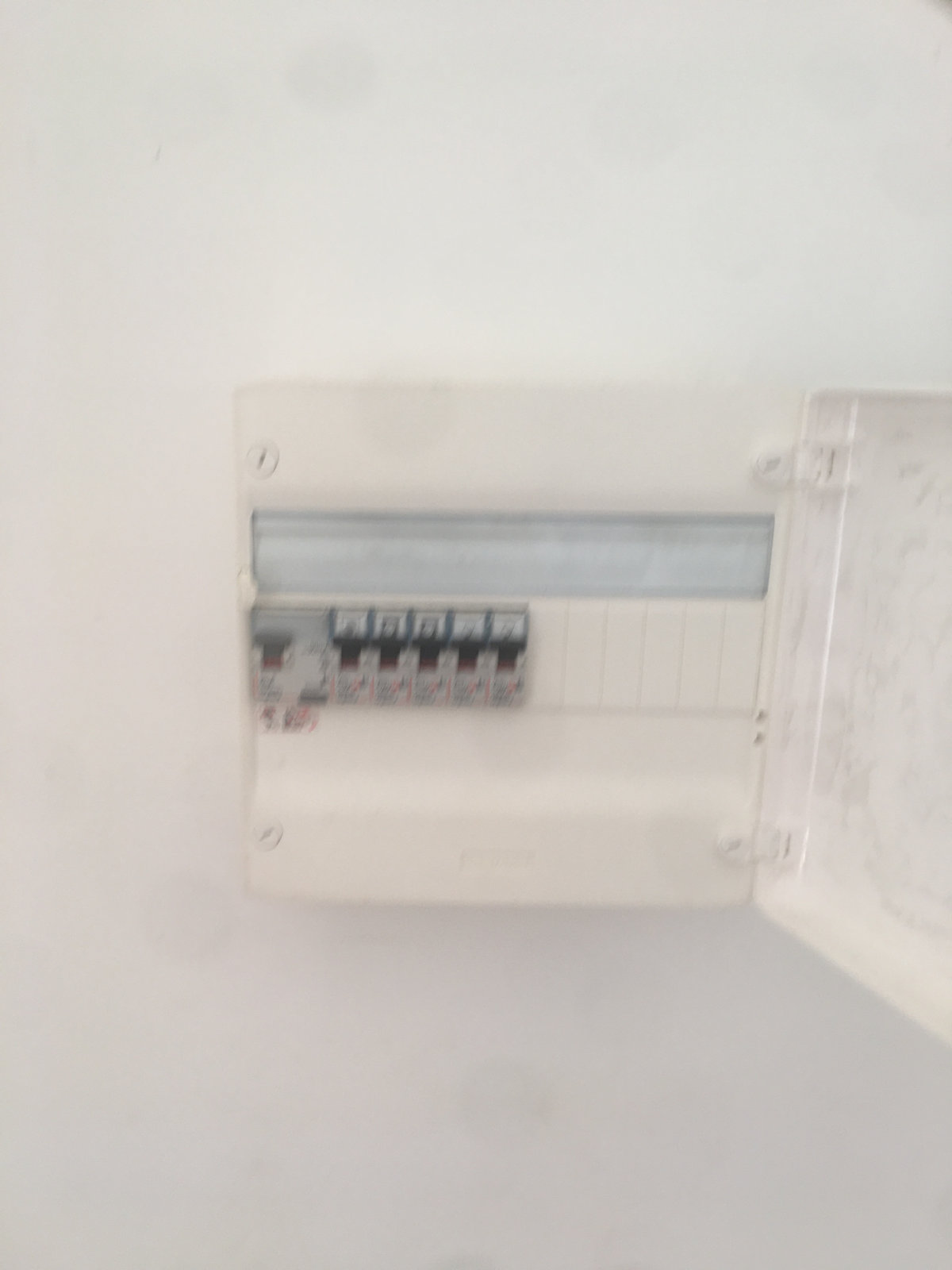

Photo du tableau auxiliaire
Tableau auxiliaire
Étage
le tableau de l'étage était l'ensemble complet éléctrique du bâtiment.

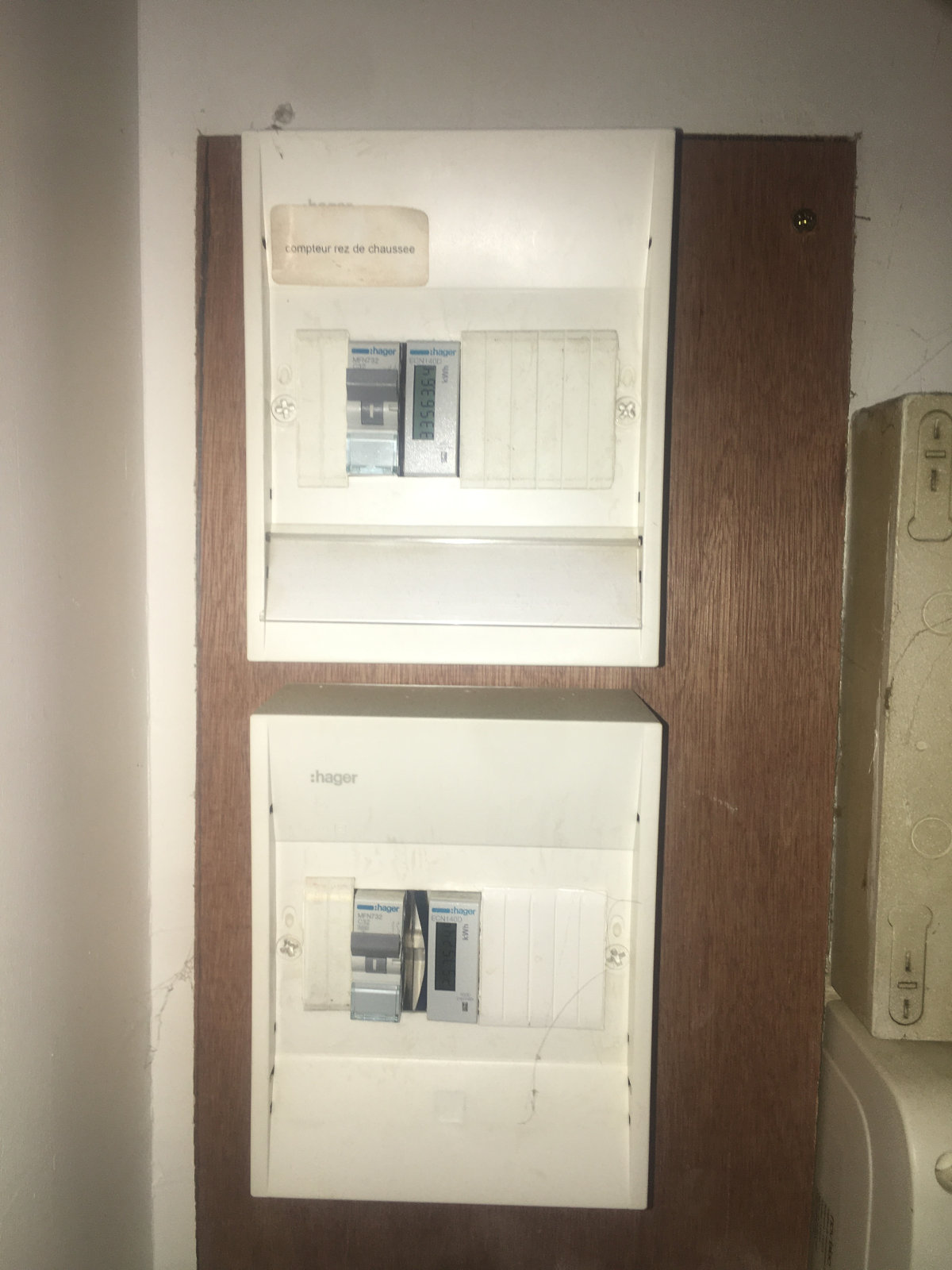

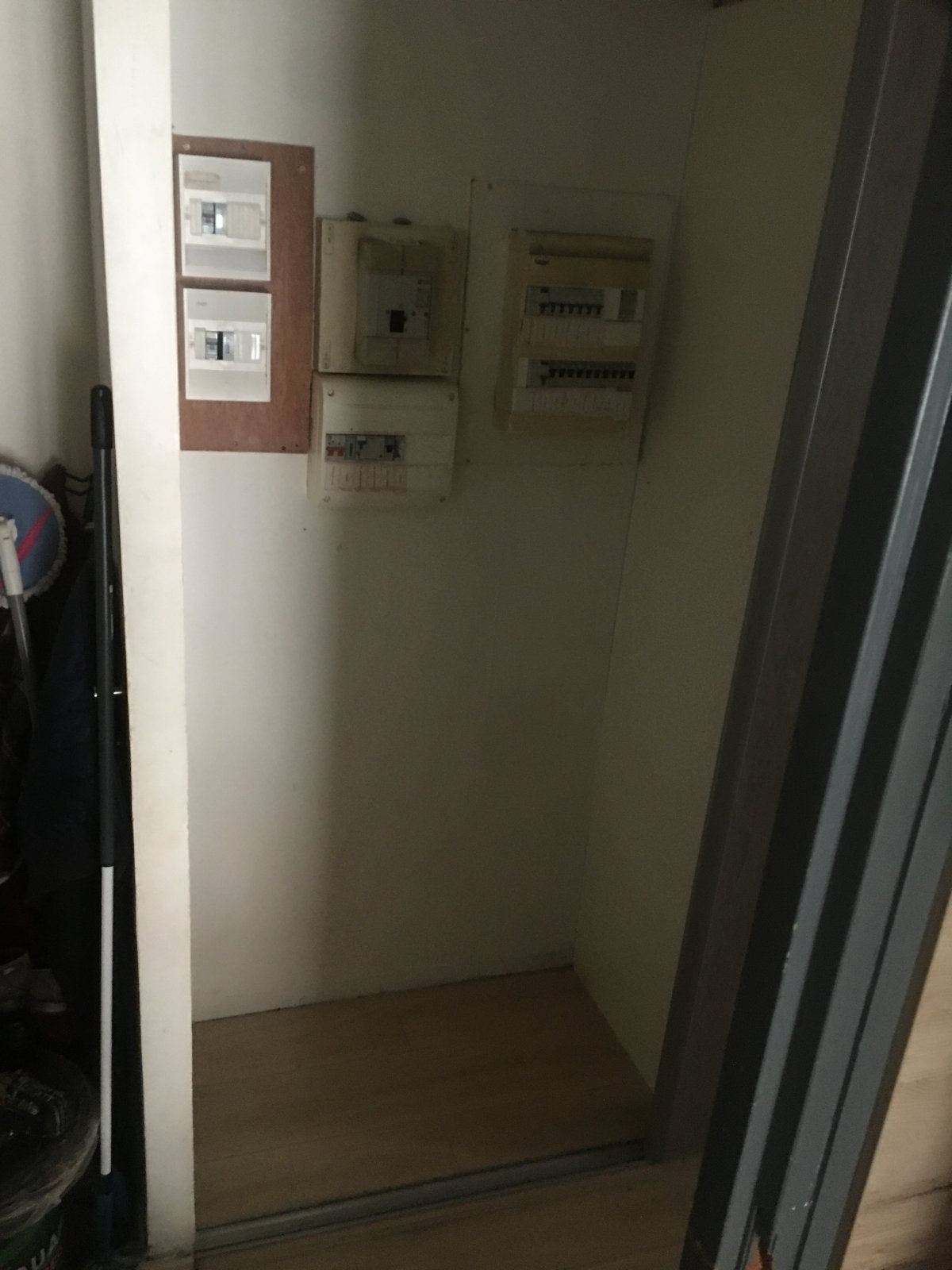

Photo de la zone d'intervention à l'étage.

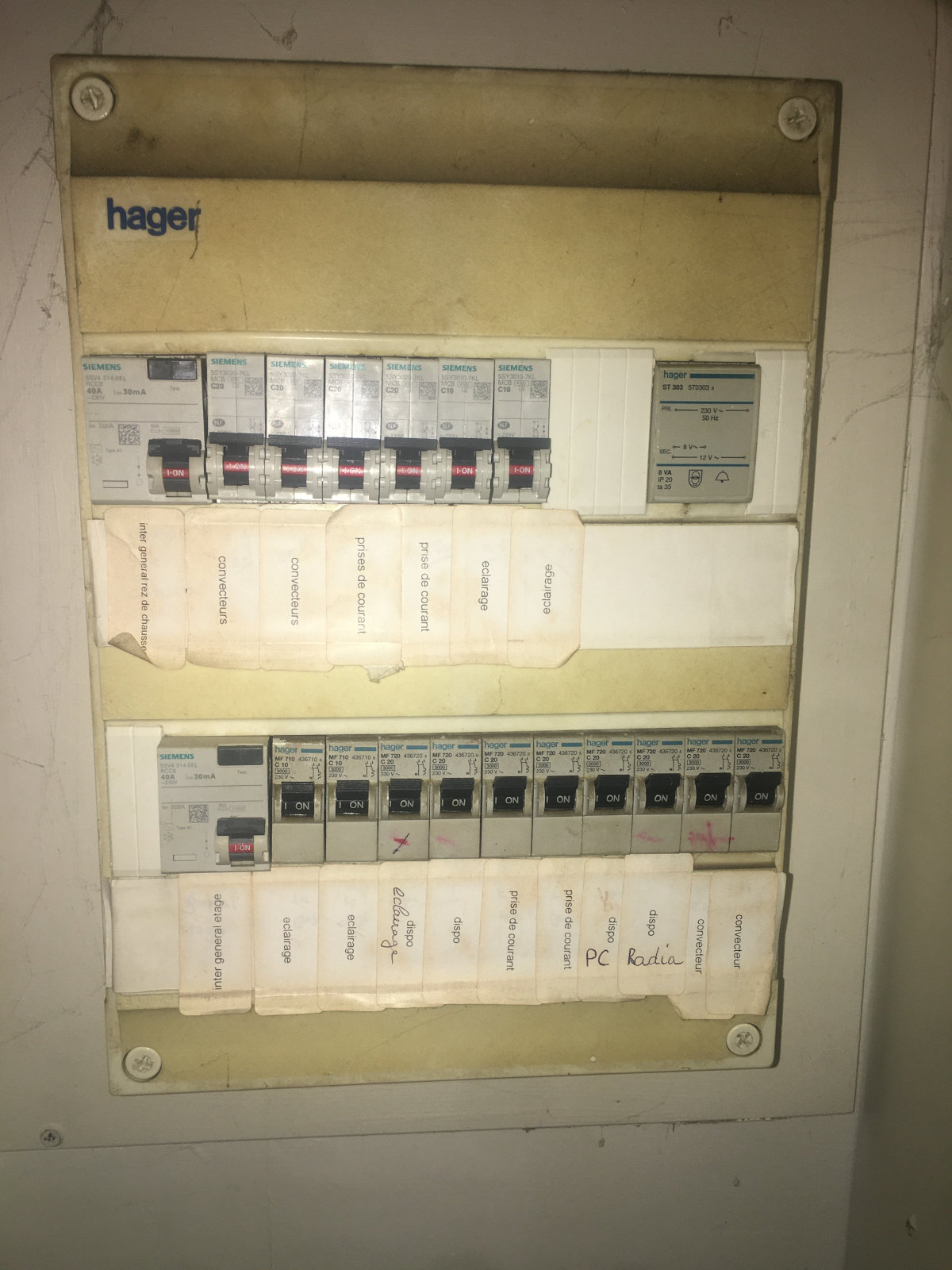

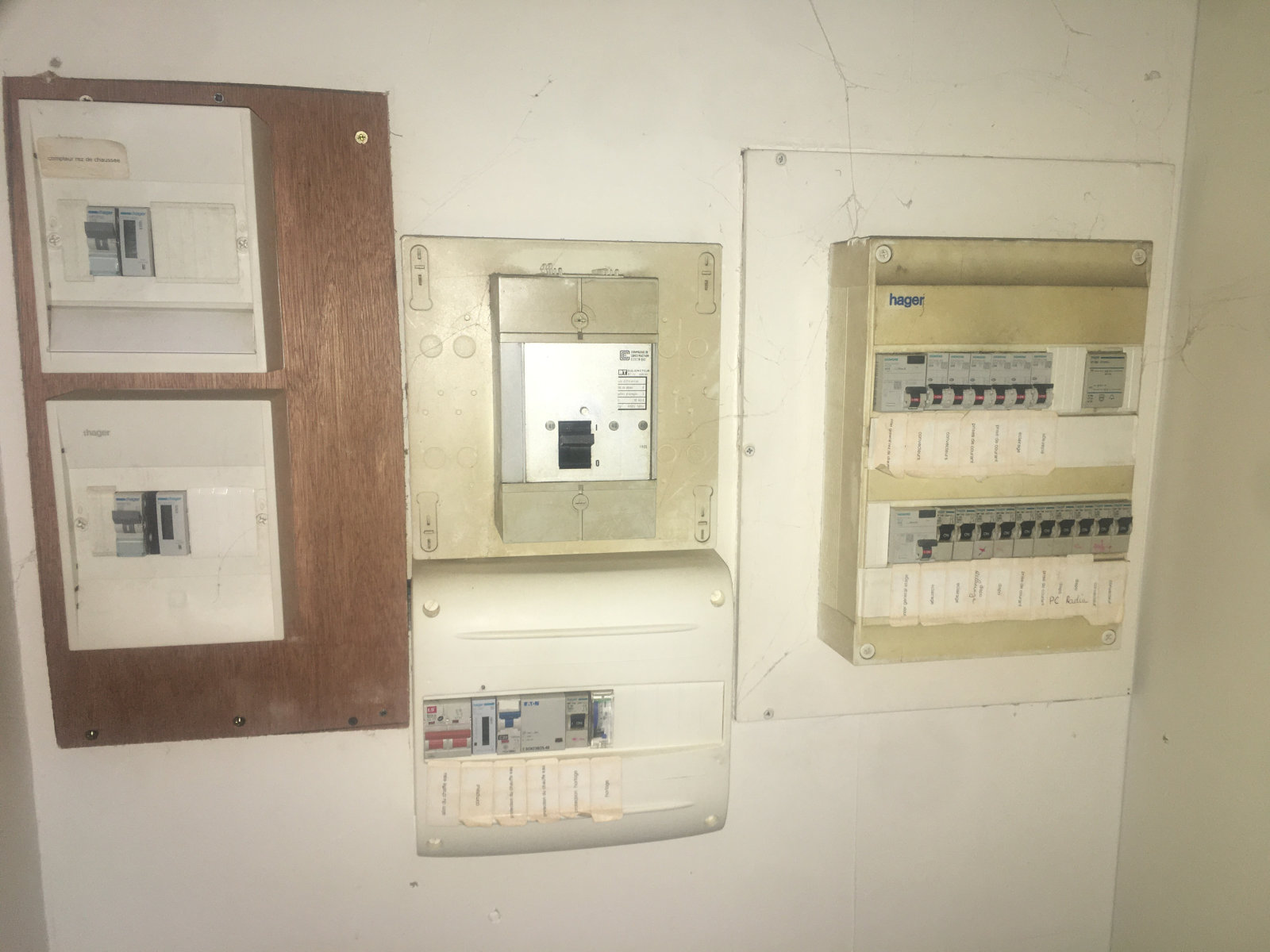

Photo du tableau principal à l'étage.
Relevé du tableau principal
Colonne Gauche

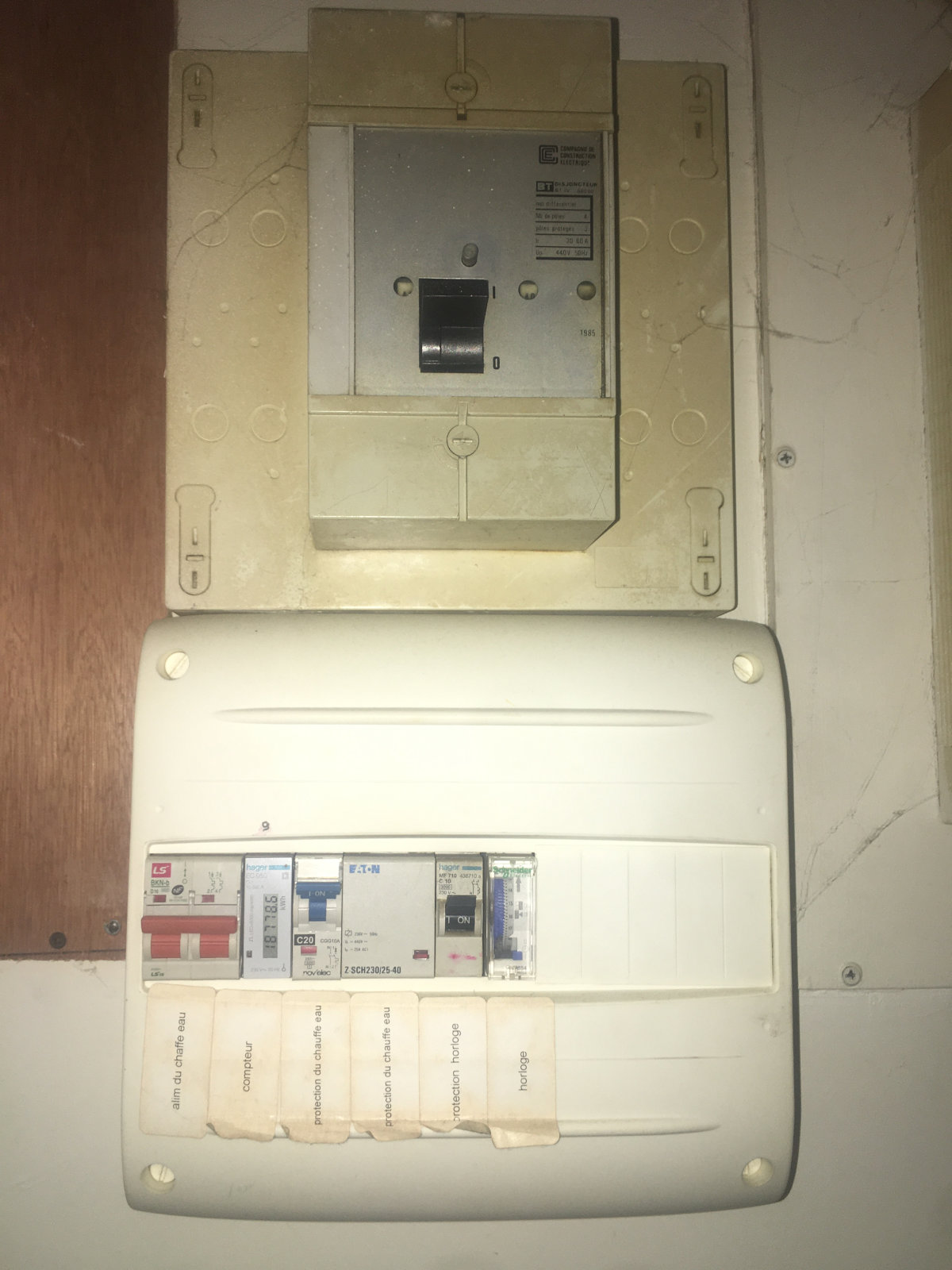

Photo tableau principal colonne gauche.
Colonne Milieu
Photo tableau principal colonne milieu.
Colonne Droite
Photo tableau principal colonne droite.
