ArcPower, prototype complet câblé et mis en banc de test.

Cette page présente le prototype 0.a par étapes : préparation du chargeur, cosses et support fusible, équilibrage des longueurs de câble, banc de test final, puis raccordement de masse et point de terre côté prise de l'onduleur.

Voir les étapes Ouvrir la photo du banc

Séquence de montage

Chronologie photo du prototype

Le jeu d'images raconte une progression très lisible : ouverture du Centaur, préparation des cosses, support fusible, égalisation des longueurs, demi-câblage puis banc de test final.

Prototype ArcPower complet câblé sur banc de test avec chargeur
Victron, batterie, fusible et multimètre.

19 mars 2026

Banc de test final

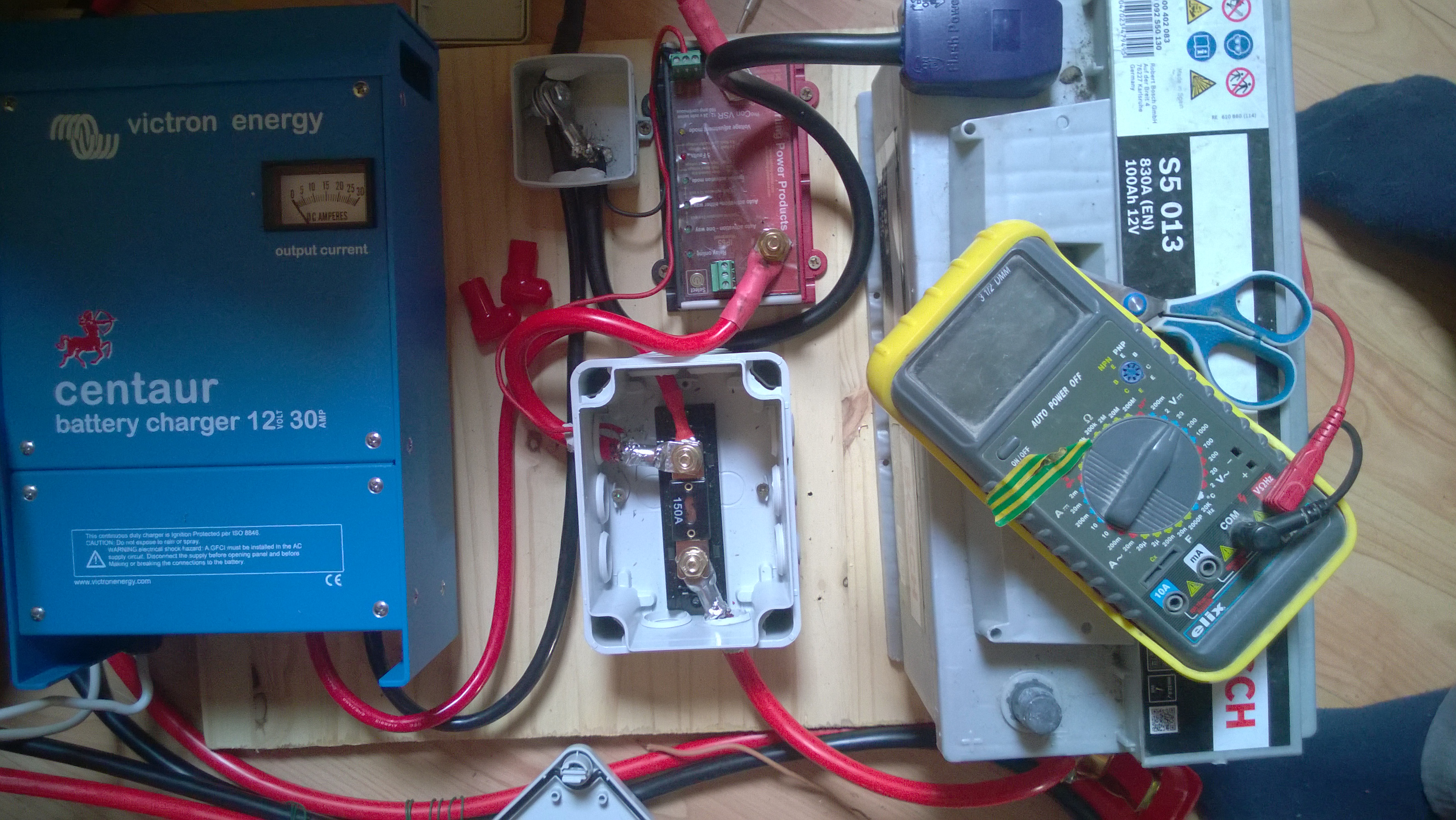

Vue d'ensemble du prototype complet câblé : chargeur Victron Centaur à gauche, boîtier fusible au centre, batterie à droite et instrumentation de contrôle sur le dessus.

Mesure des longueurs de câbles pour conserver une distance
équivalente entre liaison rouge et liaison noire.

18 mars 2026

Équilibrage des longueurs

Mesure des distances du câble de masse et du câble de charge afin de garder une longueur électrique rouge équivalente à la longueur noire.

Protection

Support fusible

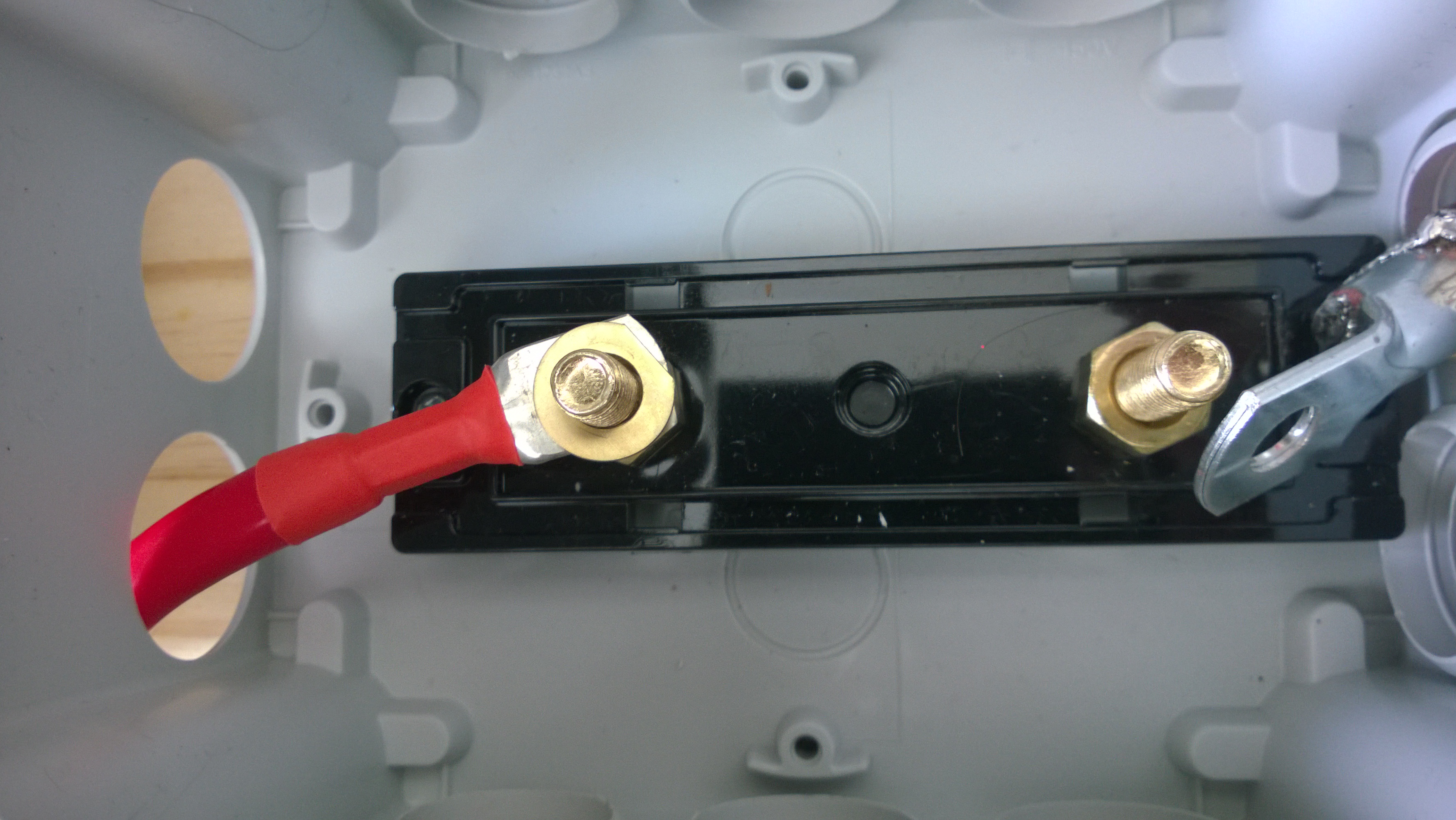

Préparation du support de protection avant insertion dans l'architecture finale du banc.

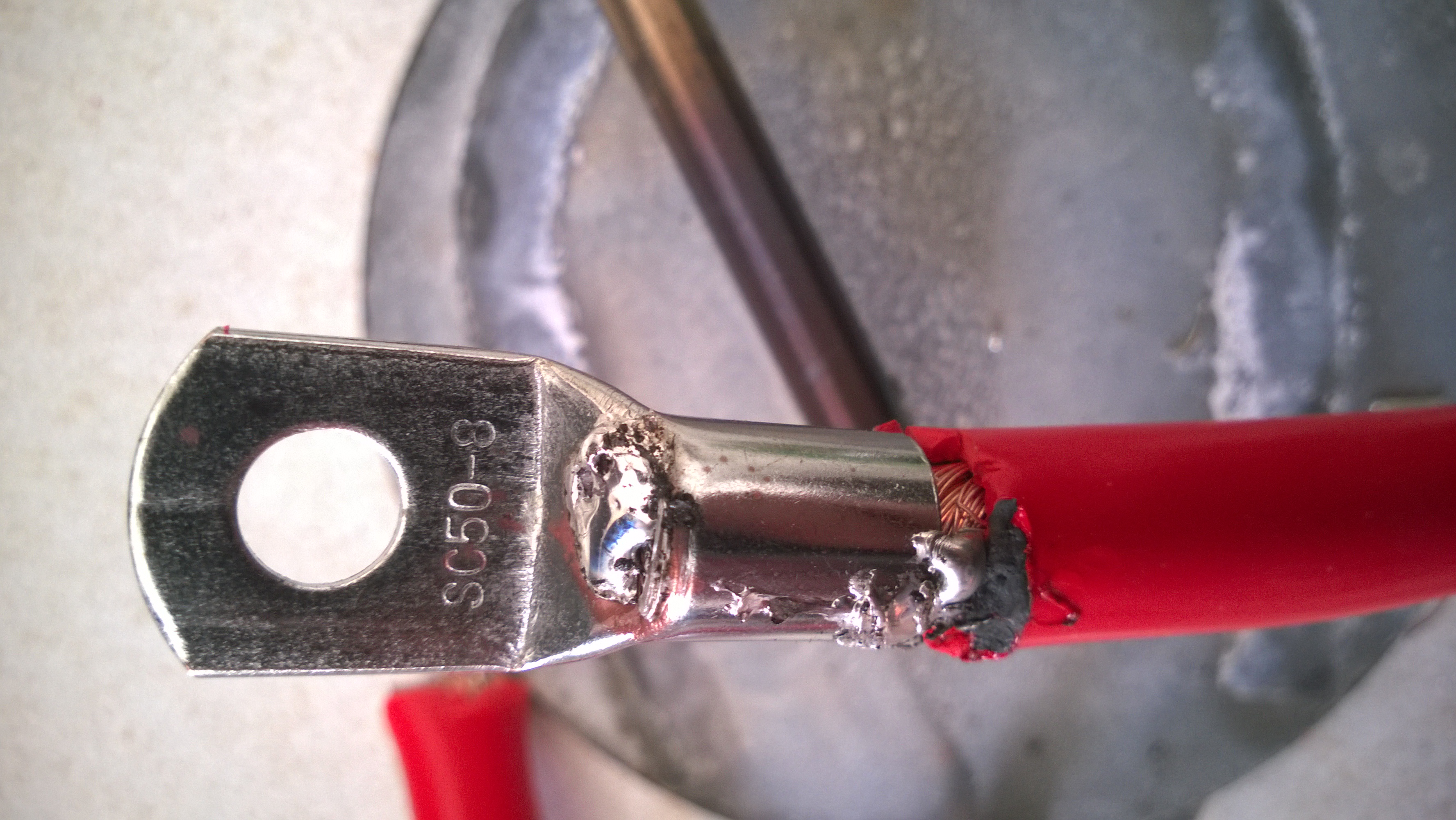

Soudure d'une cosse de puissance pour le prototype ArcPower.

Assemblage

Cosses soudées

Travail de préparation mécanique sur les terminaisons de puissance avant intégration au câblage principal.

Préparation

Centaur ouvert

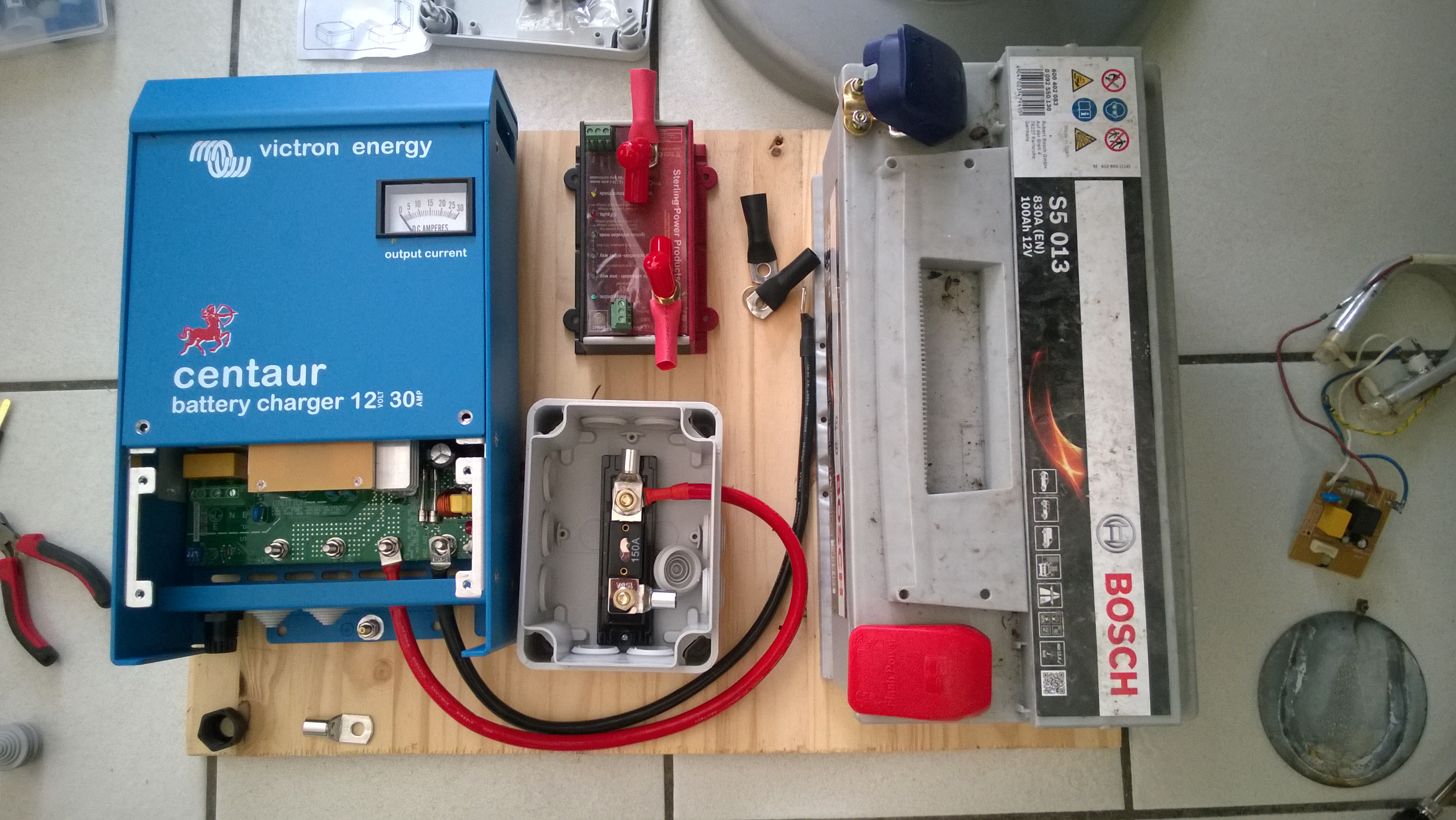

État initial du prototype avant câblage complet, avec accès direct au chargeur pour la phase de préparation.

Montage

Demi-câblage

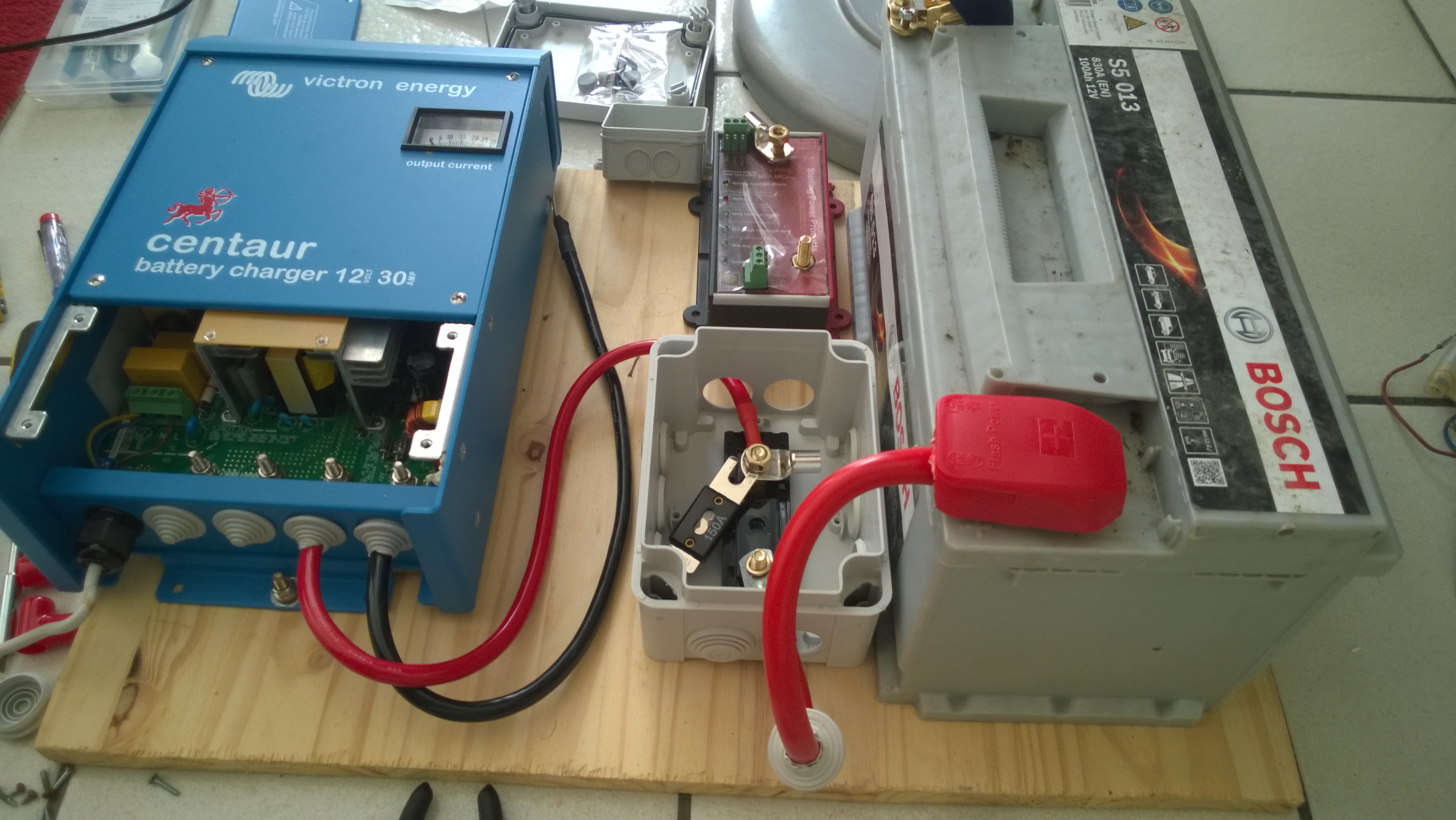

Étape intermédiaire utile pour lire la structure interne avant fermeture et mise en charge complète.

Sécurité et référence

Masse, carcasse et prise de terre

Les deux vues de synthèse ci-dessous servent à documenter le cheminement de la masse : d'abord la liaison vers la carcasse du Centaur, puis le point où raccorder la masse de la prise côté onduleur après cette connexion.

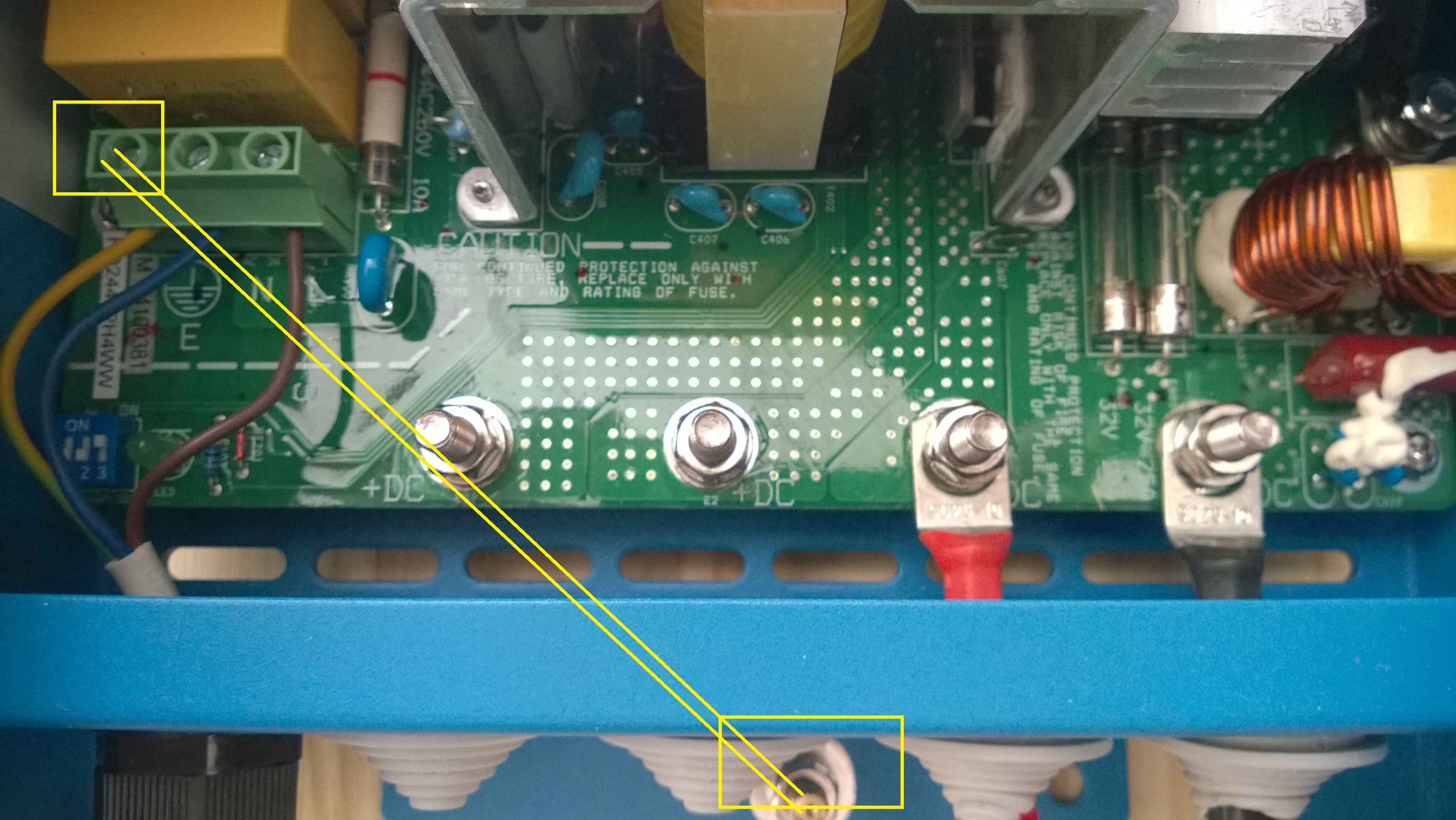

Photo annotée montrant le raccord de la masse sur la carcasse
du chargeur Centaur.

Étape A

Connexion de masse sur la carcasse

Image annotée pour rendre explicite le point de reprise de masse sur la structure métallique du chargeur.

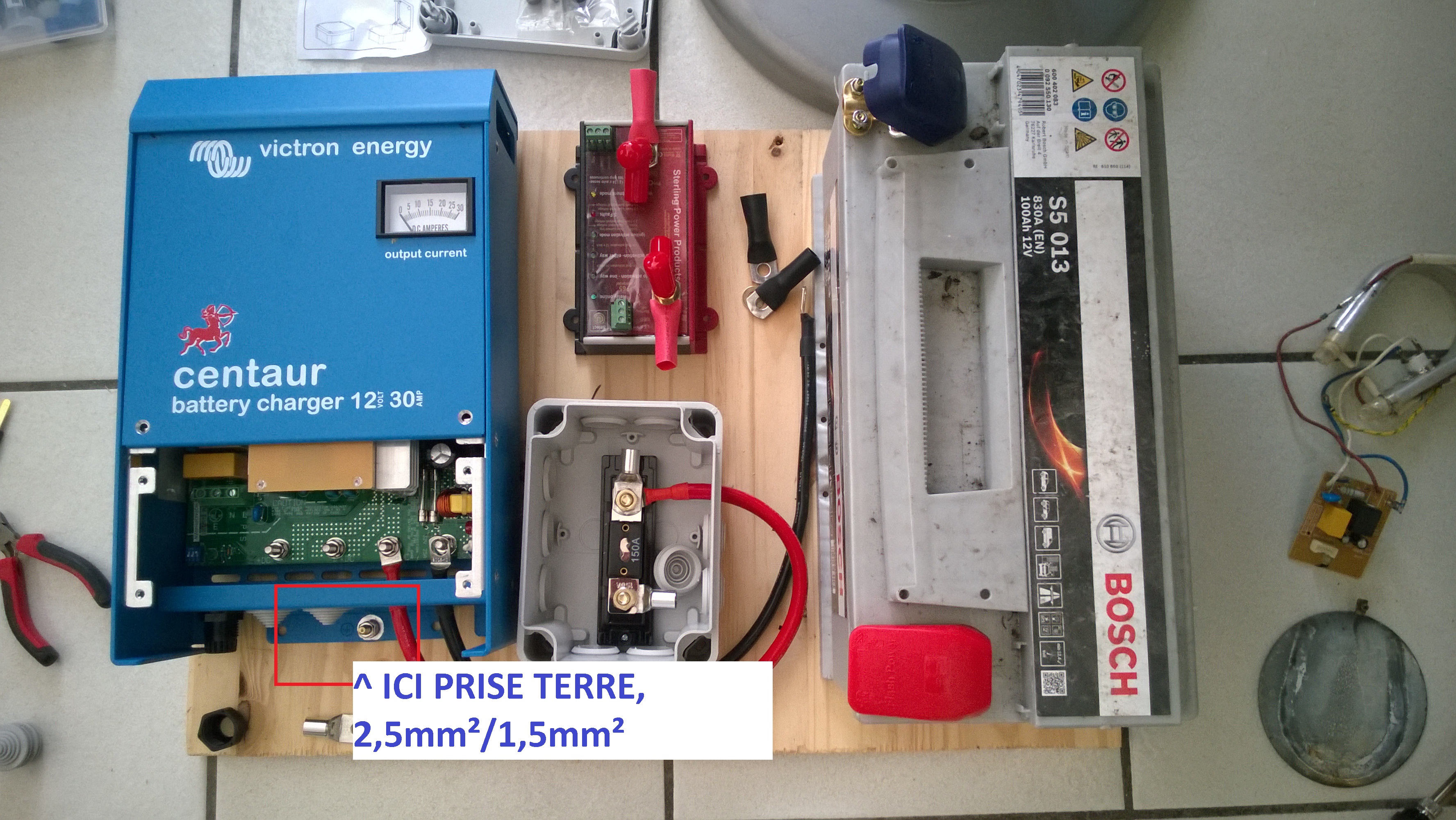

Photo annotée indiquant où brancher la masse de la prise de
l'onduleur après connexion à la carcasse du chargeur.

Étape B

Prise de terre côté onduleur

Repérage visuel du point de raccordement de la masse de la prise après réalisation de l'étape précédente.

Logique d'ensemble

Documentation utile sur chantier comme à l'atelier

La force de cette page est de transformer des photos d'avancement en documentation d'exploitation : on voit le montage final, puis on remonte vers les détails qui justifient les choix de liaison, de protection et de référence de masse.

Fichiers présents

Images mises en avant

photos/WP_20260318_001.jpg : état initial, Centaur ouvert.
photos/WP_20260318_003.jpg et 004.jpg : soudure des cosses.
photos/WP_20260318_005.jpg : support fusible.
photos/WP_20260318_006.jpg : mesure des longueurs de câble.
photos/WP_20260318_009.jpg : proto moitié câblé.
photos/WP_20260319_002.jpg : banc de test complet.
