Démêler un tableau commun en rénovation. (suite 2)
2éme Jour du chantier
Étage :Démontage, référencement et localisation des gaines.

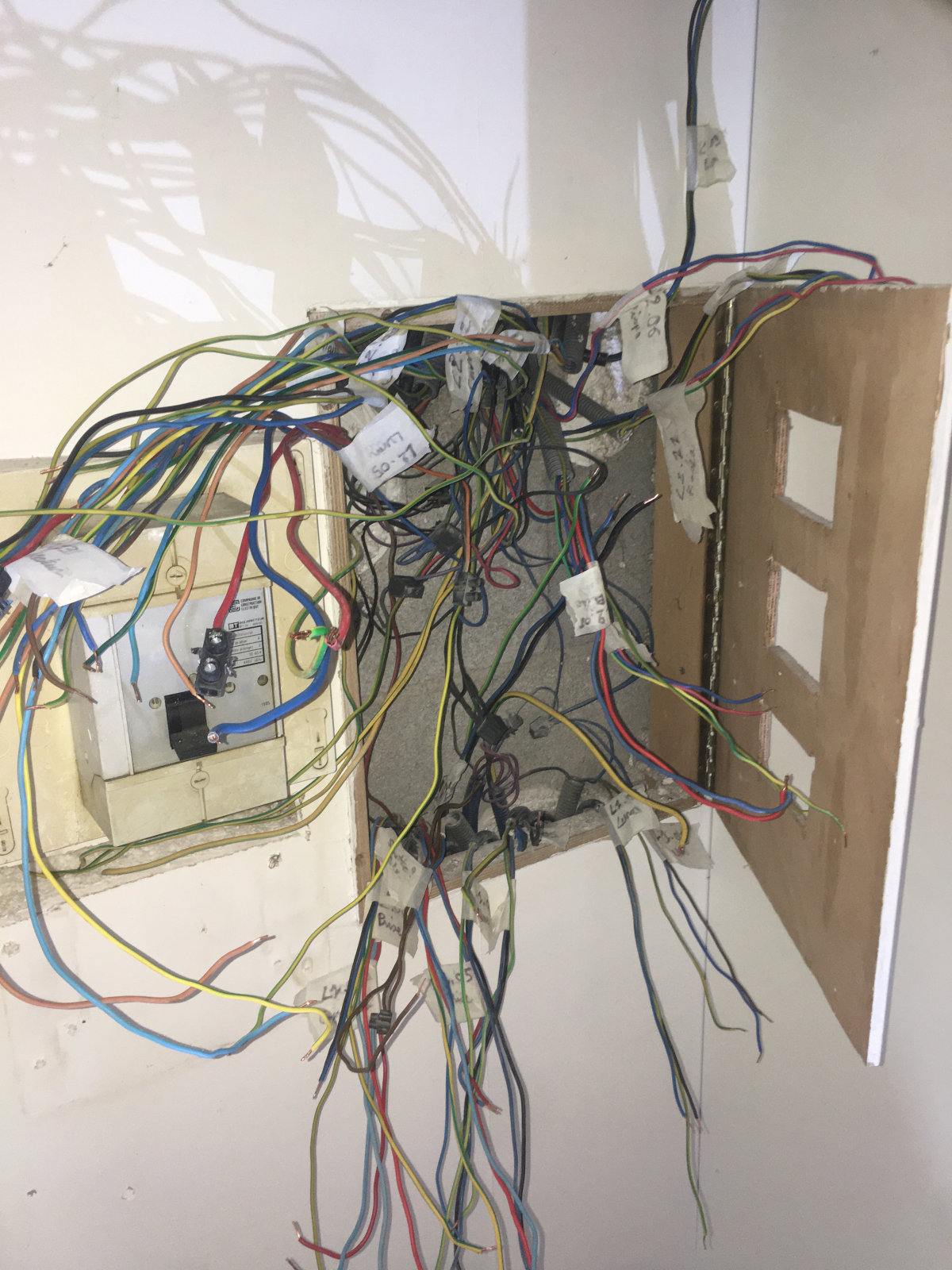

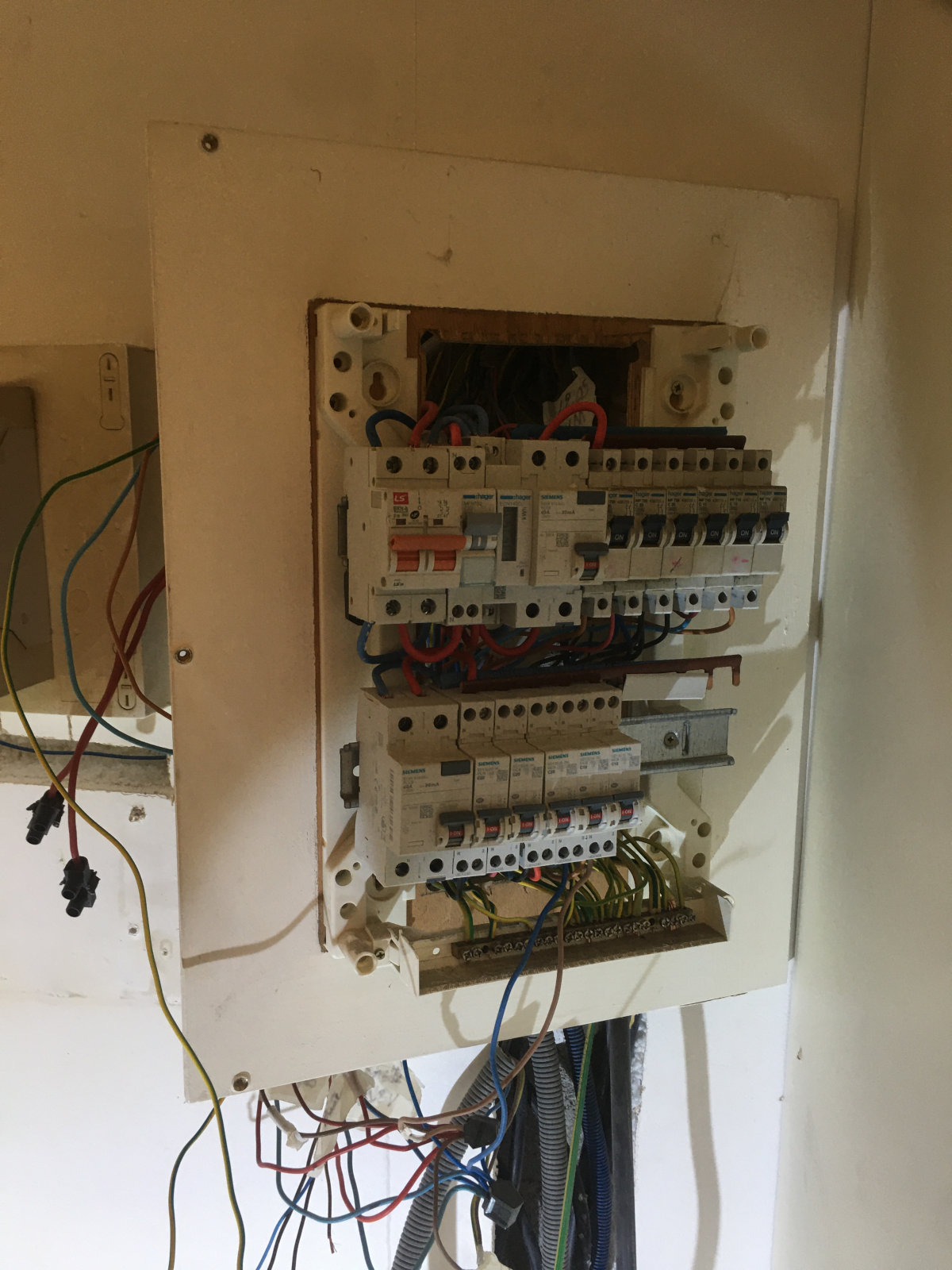

Photo démontage et référencement du tableau princpal colonne droite

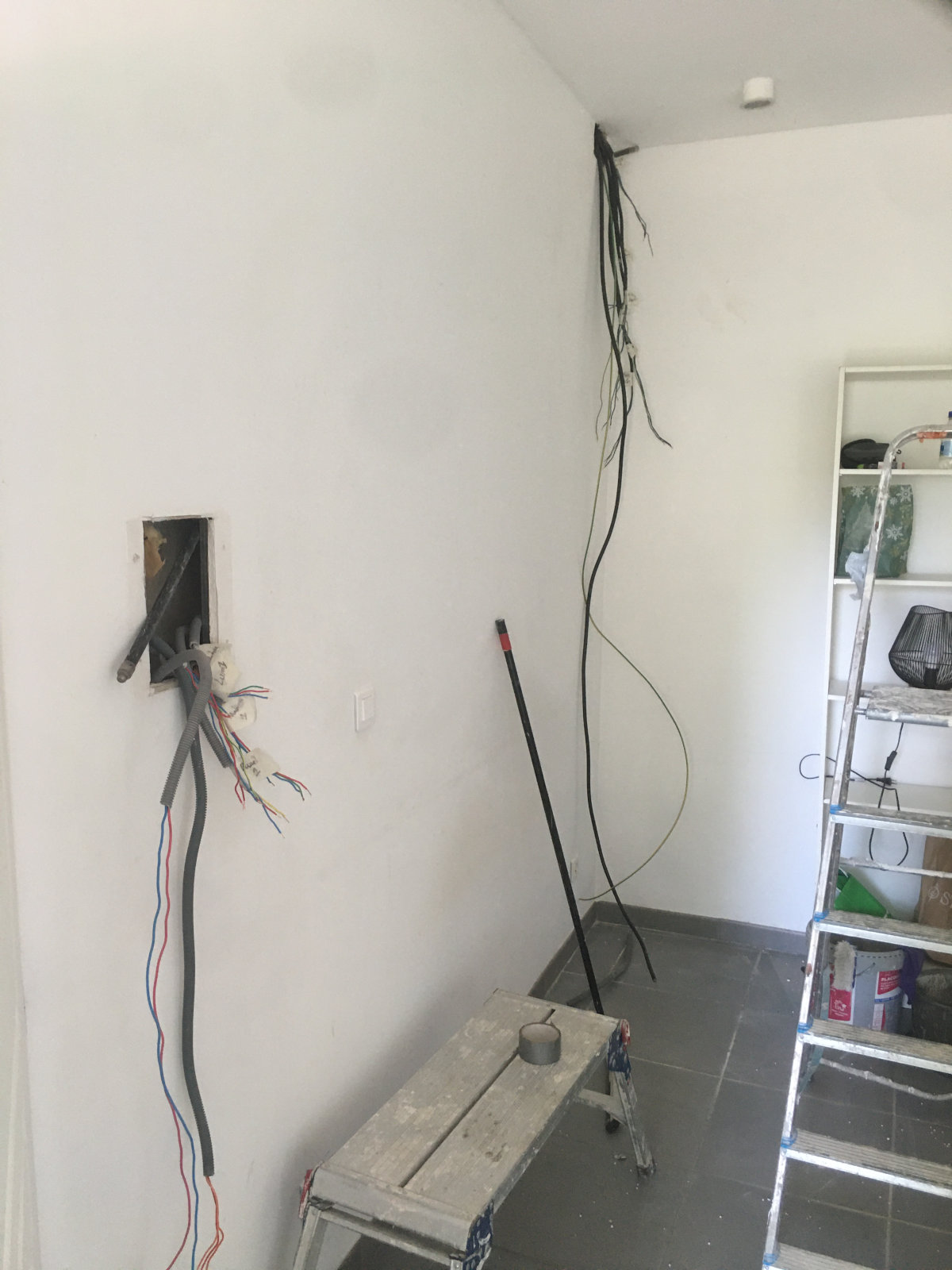

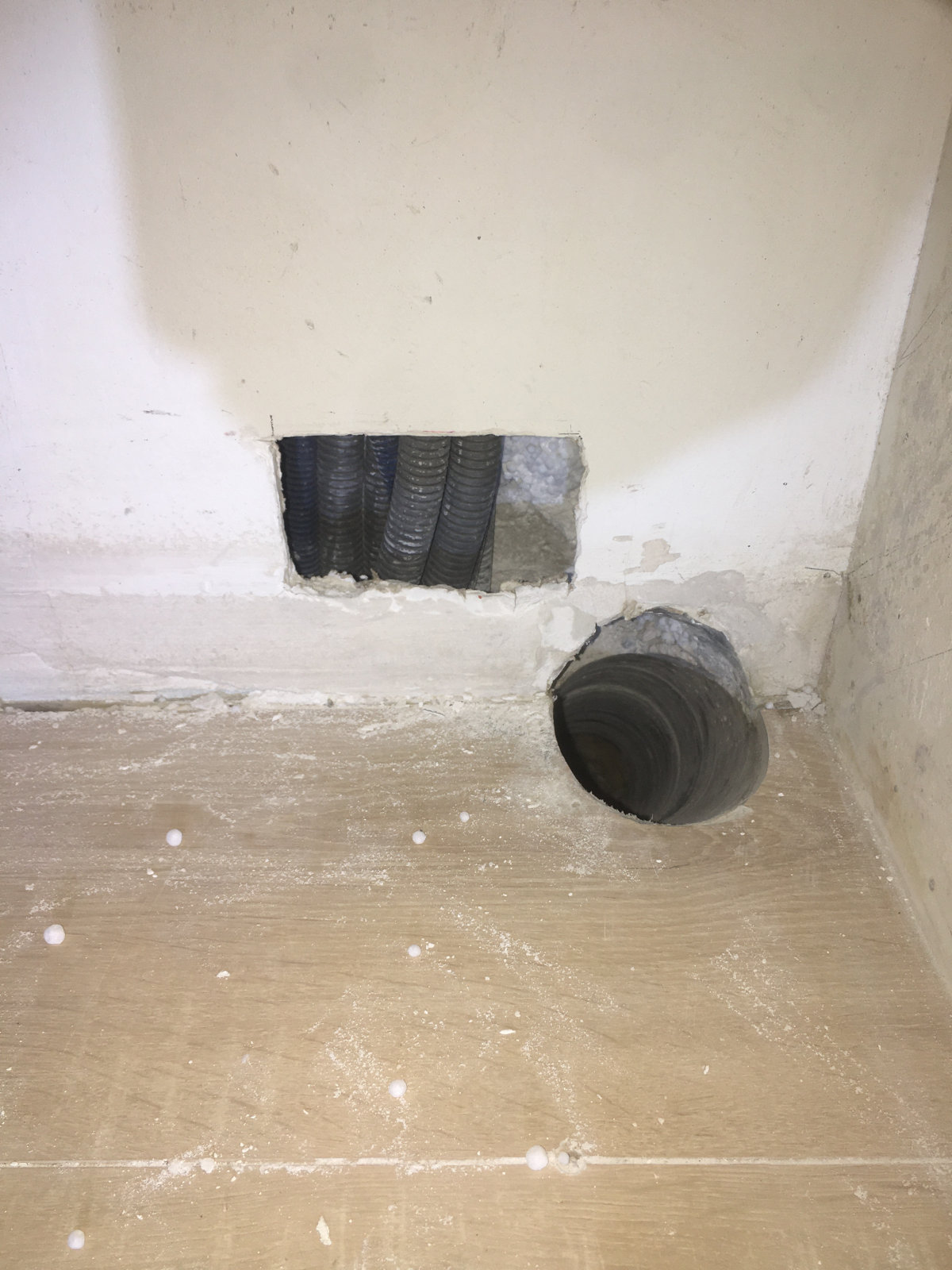

Photo localisation Gaines lignes du Rez-De-Chaussée

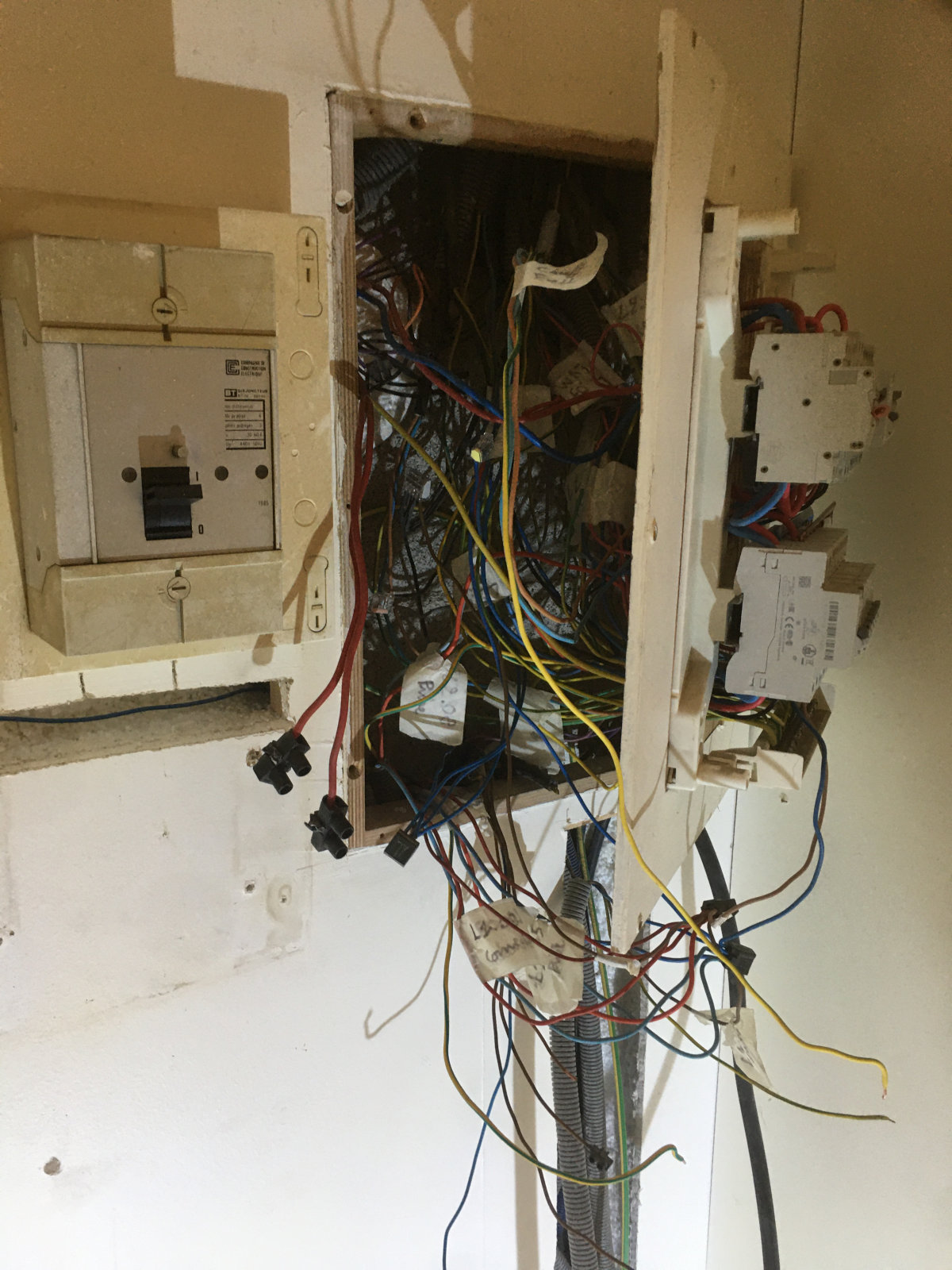

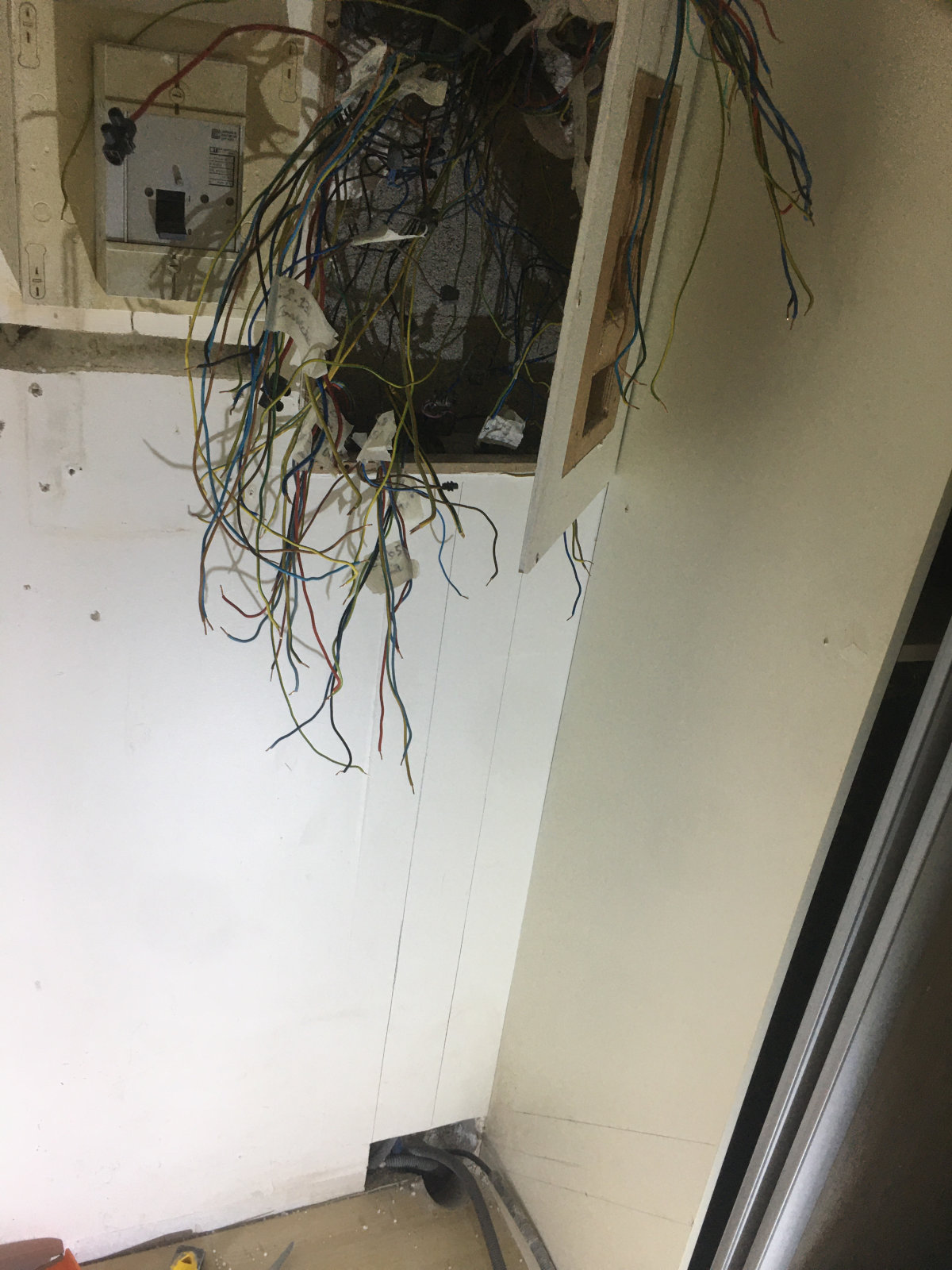

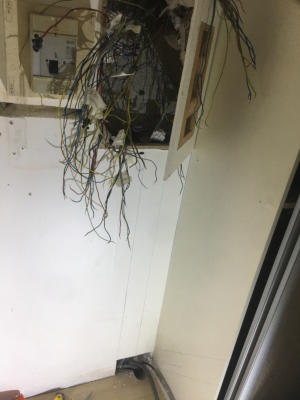

Photo démontage, référencement et localisation des gaines du tableau princpal colonne droite
Étage/RDC :Réalisatoin Tranchée des gaines et extraction des lignes Rez-De-Chaussée.

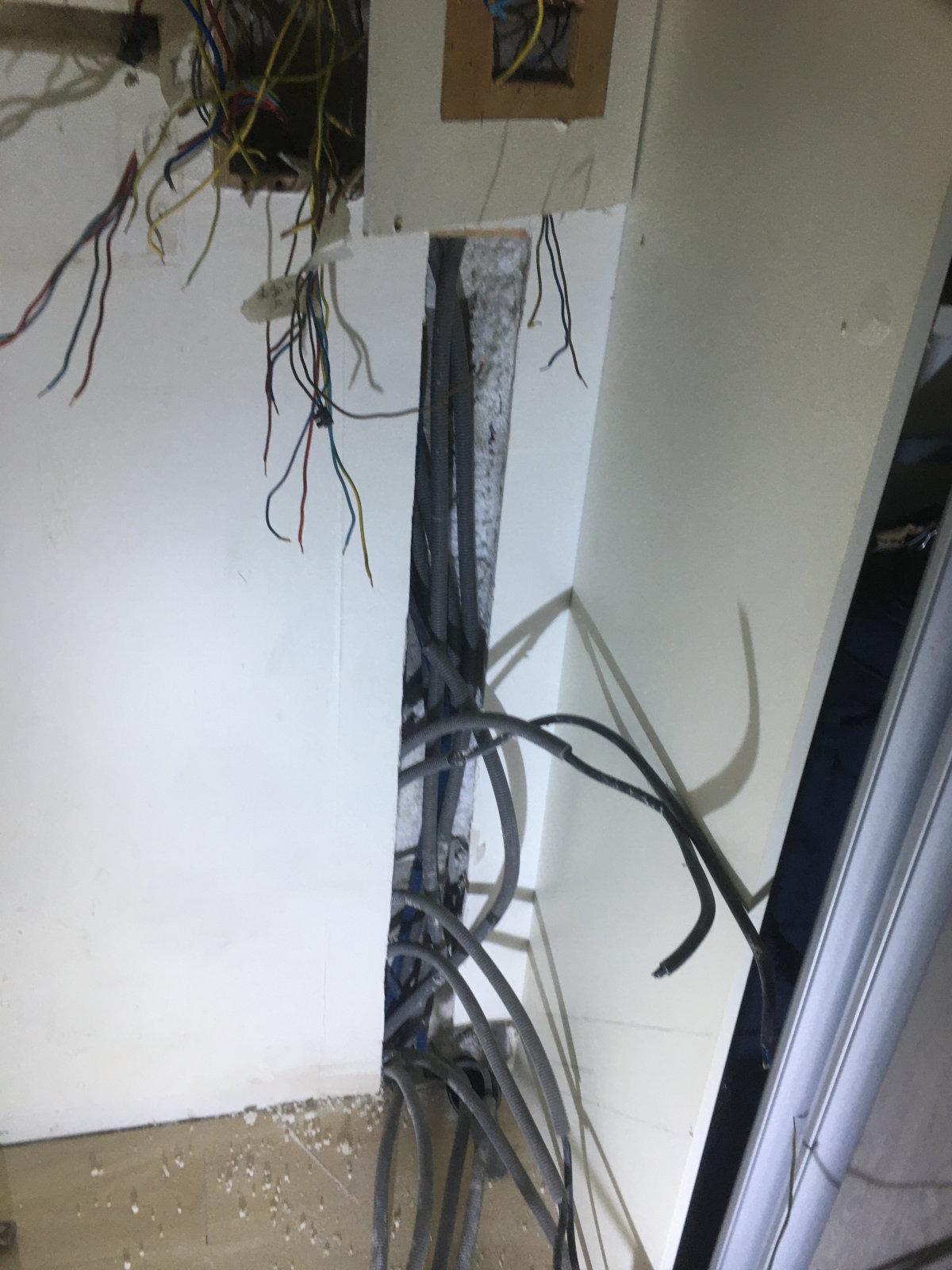

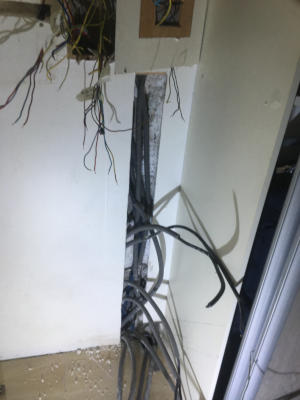

Photo réalisation tranchée des gaines colonne droite

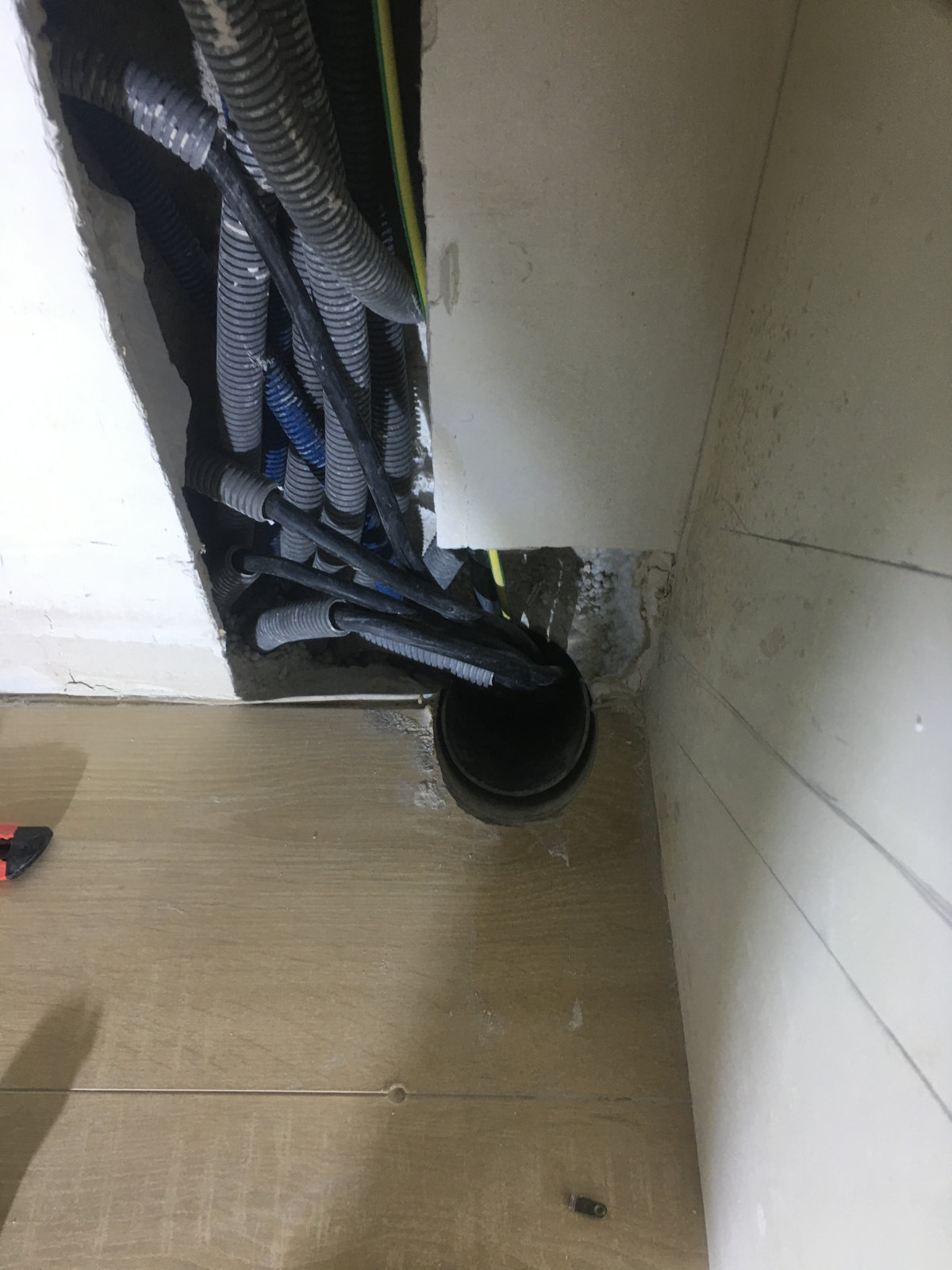

Photo extraction Gaines lignes du Rez-De-Chaussée

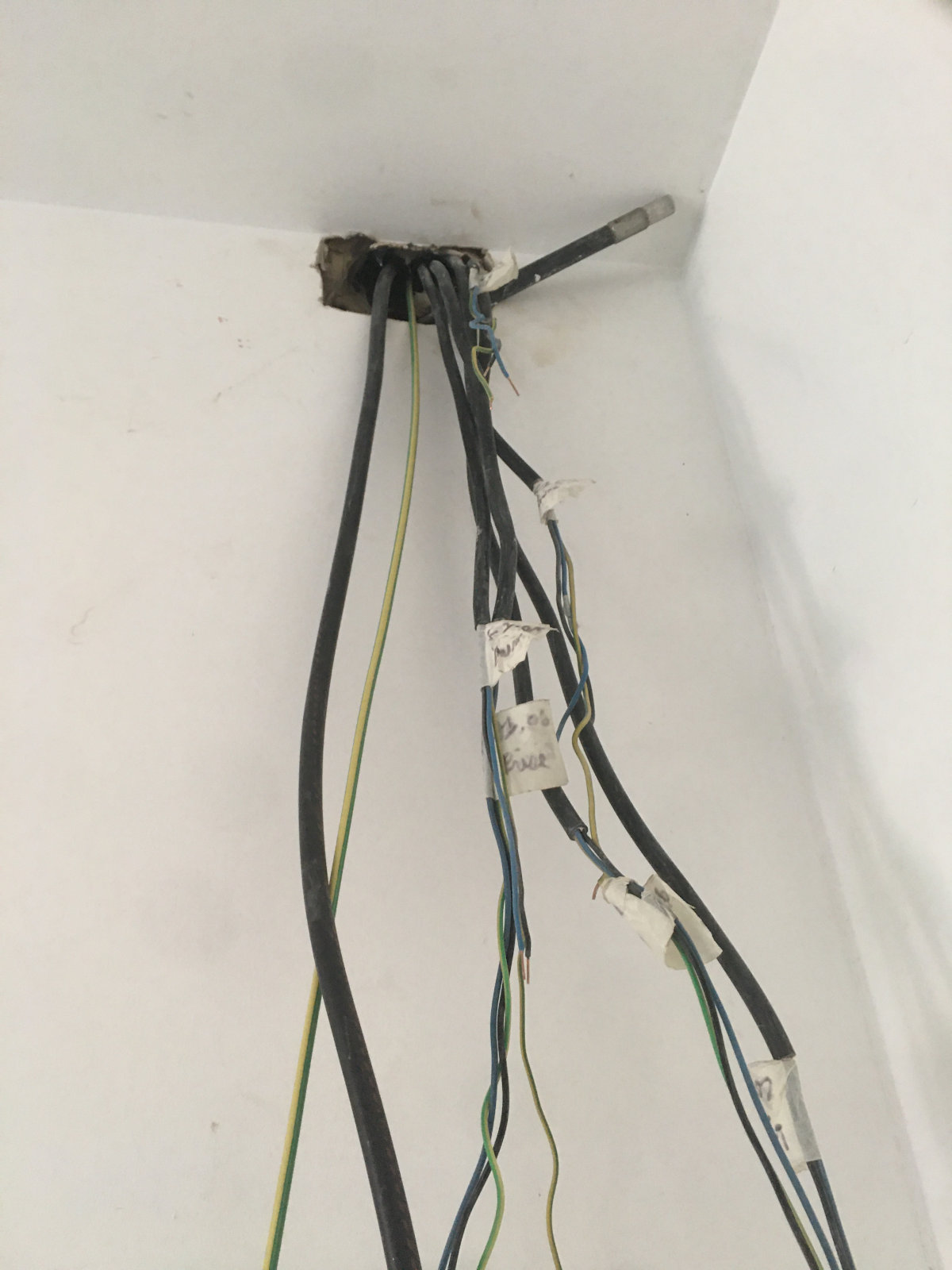

Photo récupération Gaines lignes du Rez-De-Chaussée
Photo vue rapprochée récupération Gaines lignes du Rez-De-Chaussée
Étage :Réalisation du Tableau dédié.

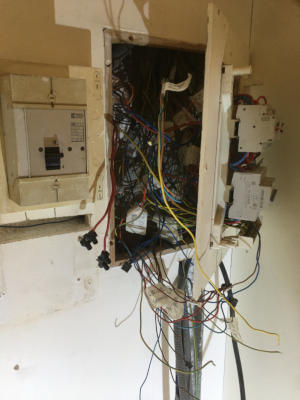

Photo constitution du tableau dédié colonne droite

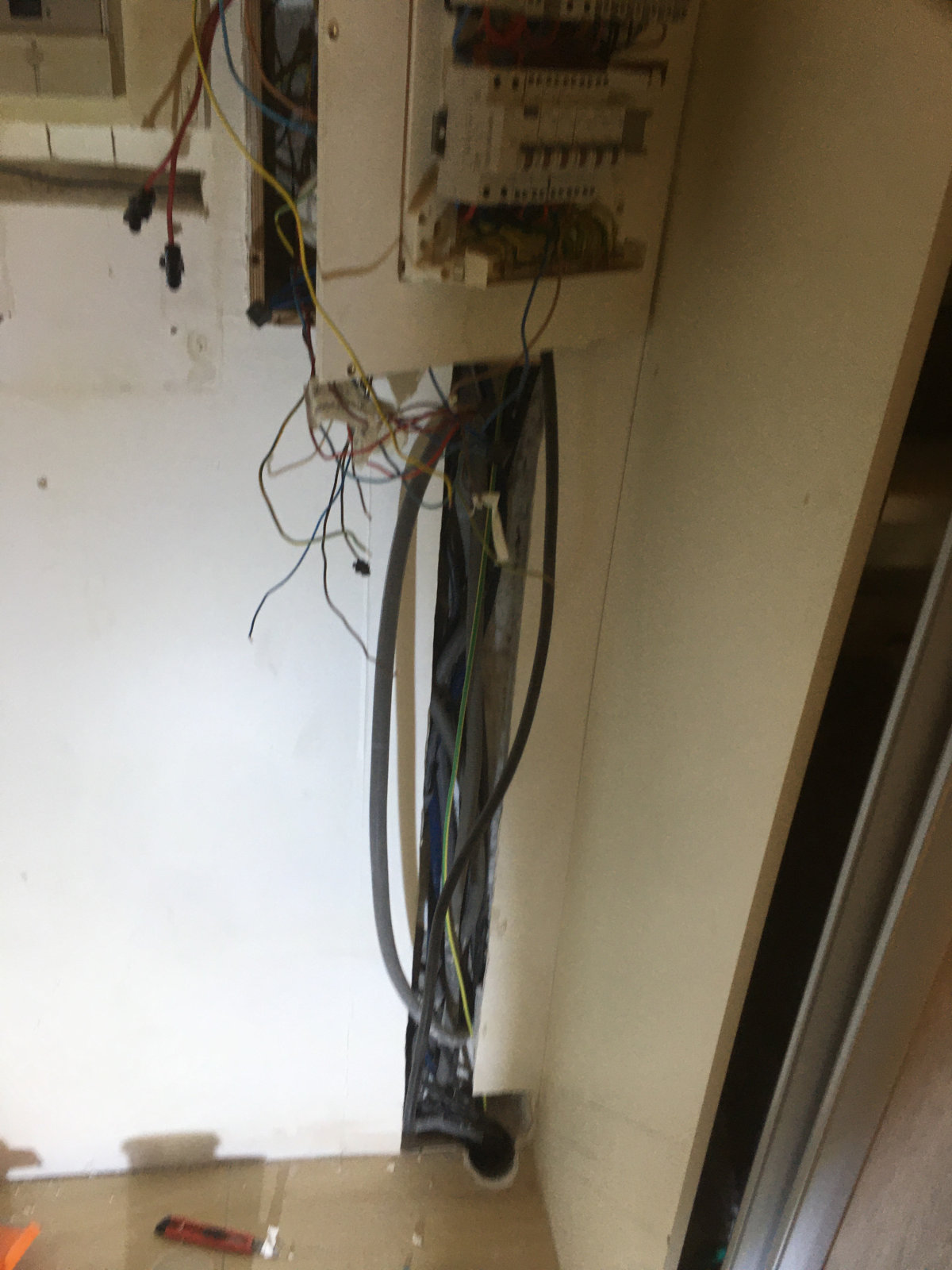

Photo constitution du tableau dédié colonne droite 2
Photo constitution du tableau dédié colonne droite 2a
1ére approche du tableau Dédié à l'étage:
Le plus simple fut les Convecteurs chacun ayant sa ligne unique en 1,5, les lignes prises suivirent naturellement, lumière cuisine/chambre
Malheureusement, les premiers mélanges étage/rdc apparaissent tels les étoiles après le coucher du soleil.
un interrupteur au rez-de-chaussée anciennement accueil activait l'ensemble de 3 spots halogènes éxterieurs à l'étage, à désactiver.
et vinrent les vas-et-viens, un au couloir finissant dans la salle de bain, lui même composé de deux lignes luminaires simple interrupteur, et un faisant la liaison du bas du hangar à l'étage.
L'activation d'une lumière dans la salle de bain, non liée au va et viens fit sauter les deux différentiels du tableau, l'intro du 3ème jour de chantier, le jour noir qui cherche la lumière.
