Démêler un tableau commun en rénovation. (suite 4)

4ème Jour du chantier

Étage : Finalisation tableau Dédié

Après avoir retrouvé la lumière au 3éme jour, il ne manquait plus qu'à identifier à l'étage, le câblage du va-et-viens du hangar, ainsi qu'une ligne prise couplée à un volet roulant et câblé le chauffe eau avec son différentiel et son compteur.

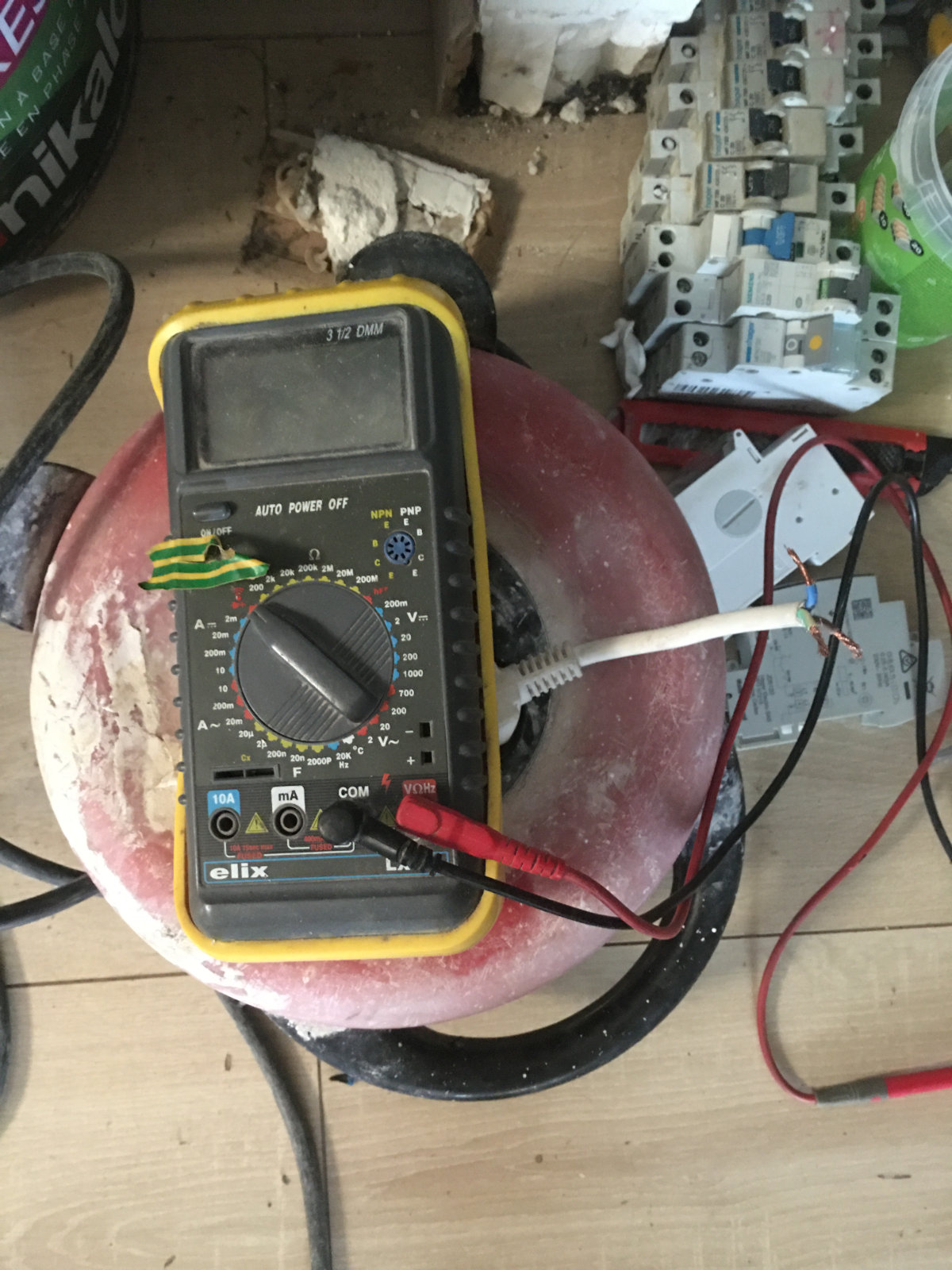

Astuce de test de continuité sur longue distance

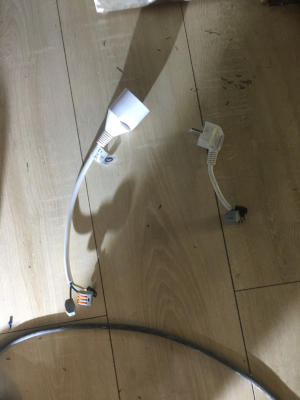

Photo astuce prise wago

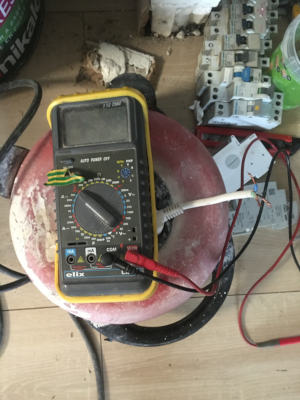

Photo astuce prise multimétre

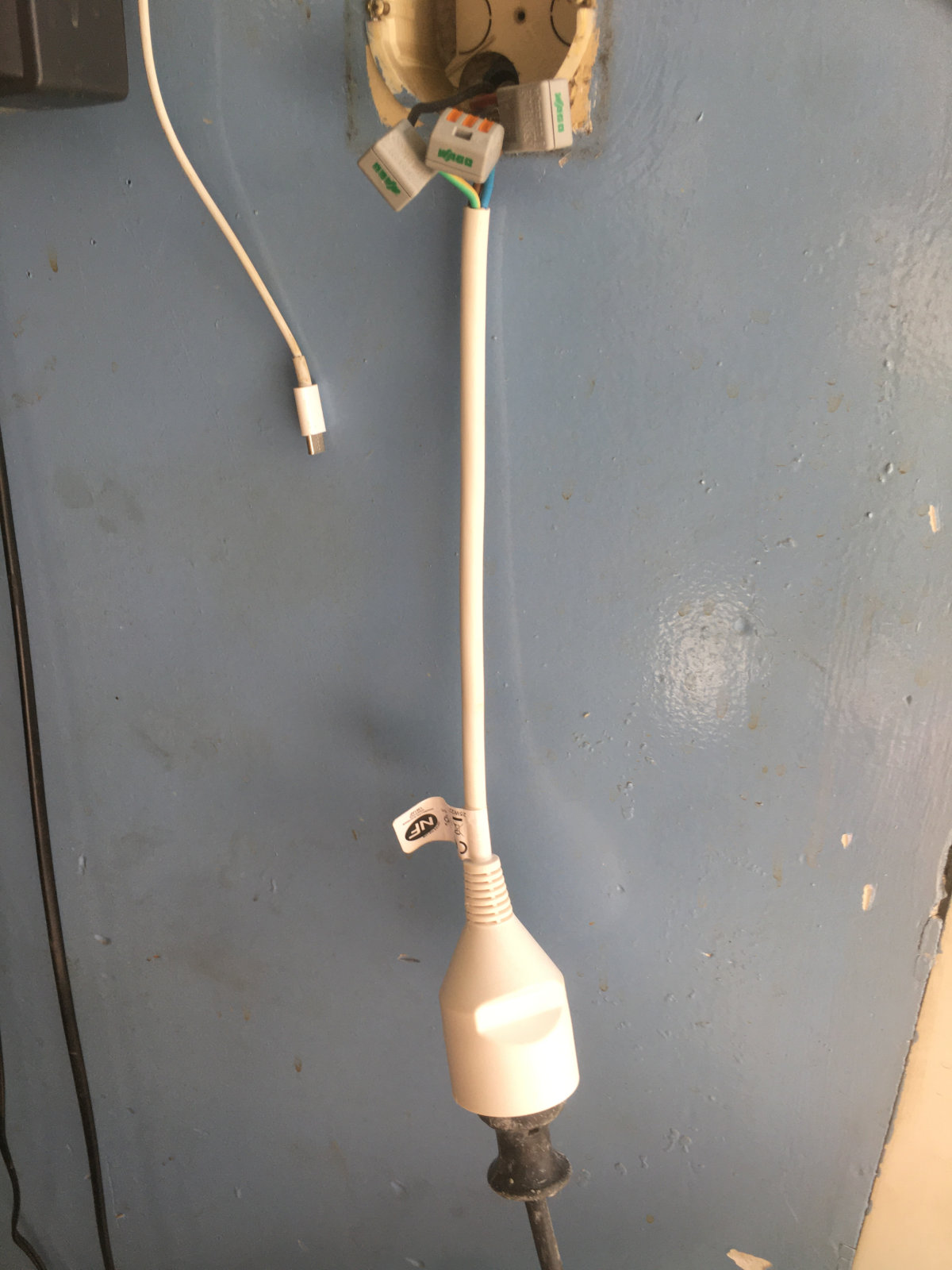

Photo hangar prise wago

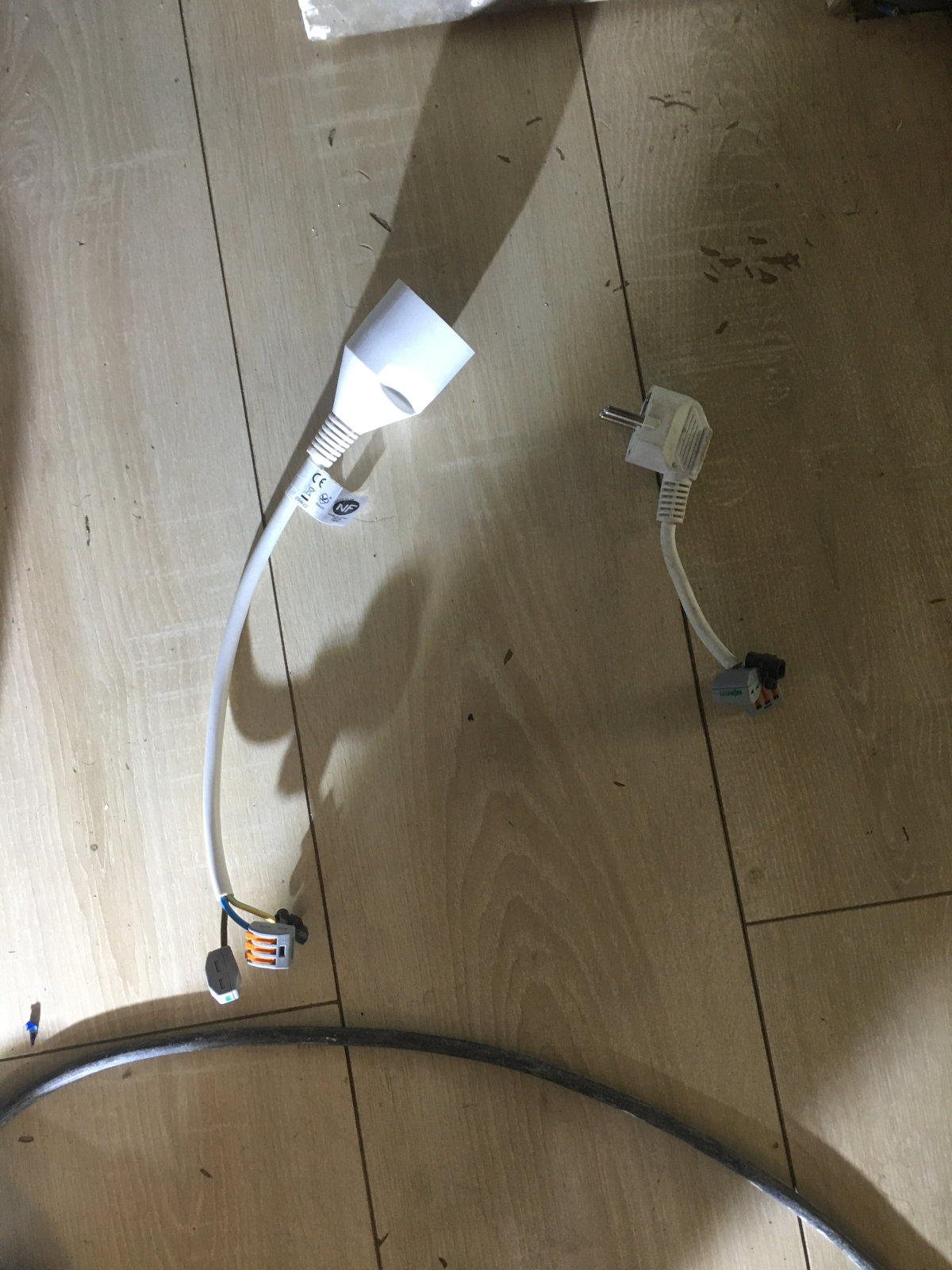

Pour retrouver rapidement les fils du vas et viens du hangar, l'utilisation de deux prises mâle/femmel dénudées permit l'utilisation d'une rallonge entre le tableau et l'interrupteur cible.

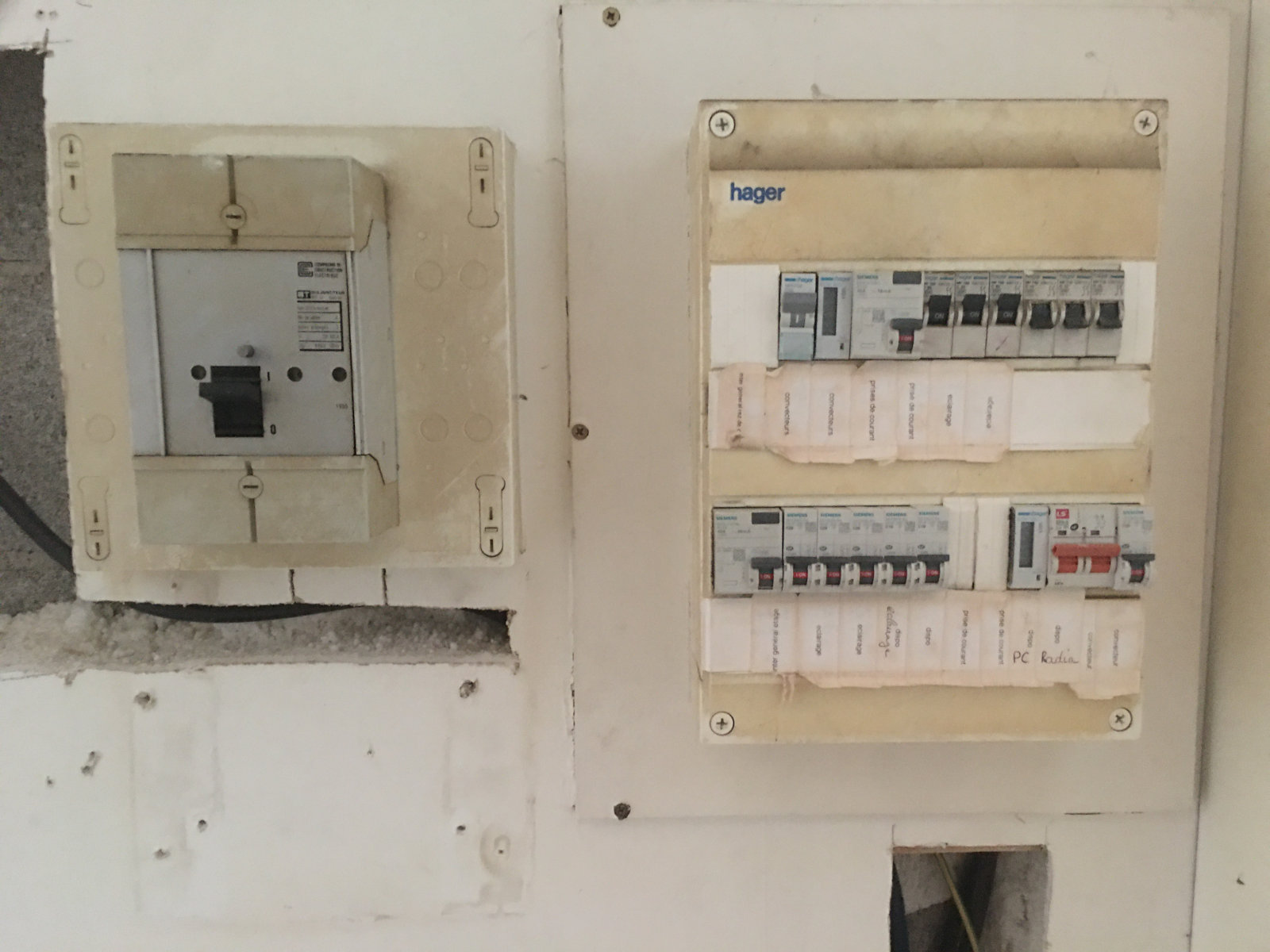

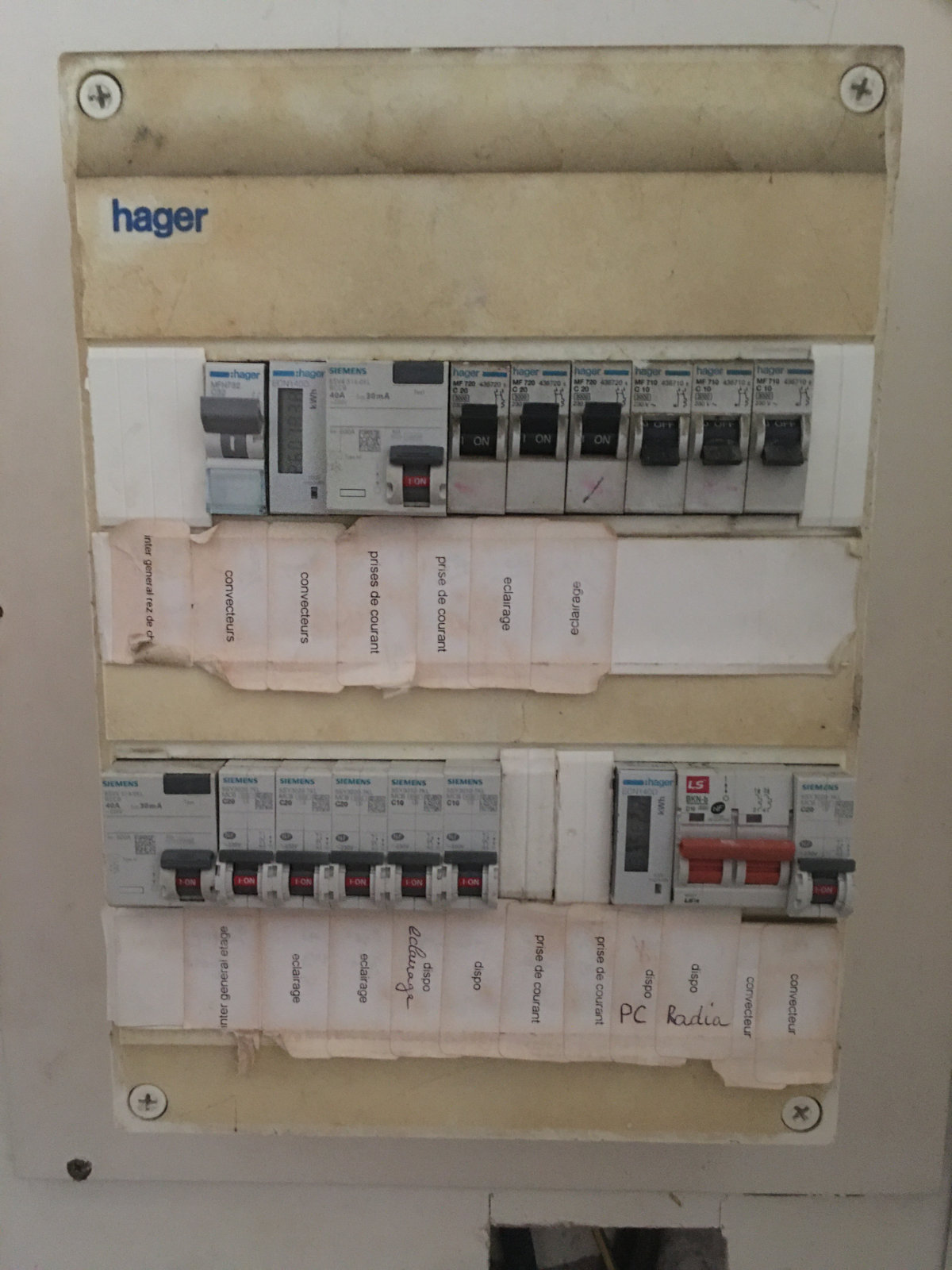

Version compléte et fermée du Tableau Dédié à l'étage.

Photo étage tableau complet

Installation des rallonges du RDC

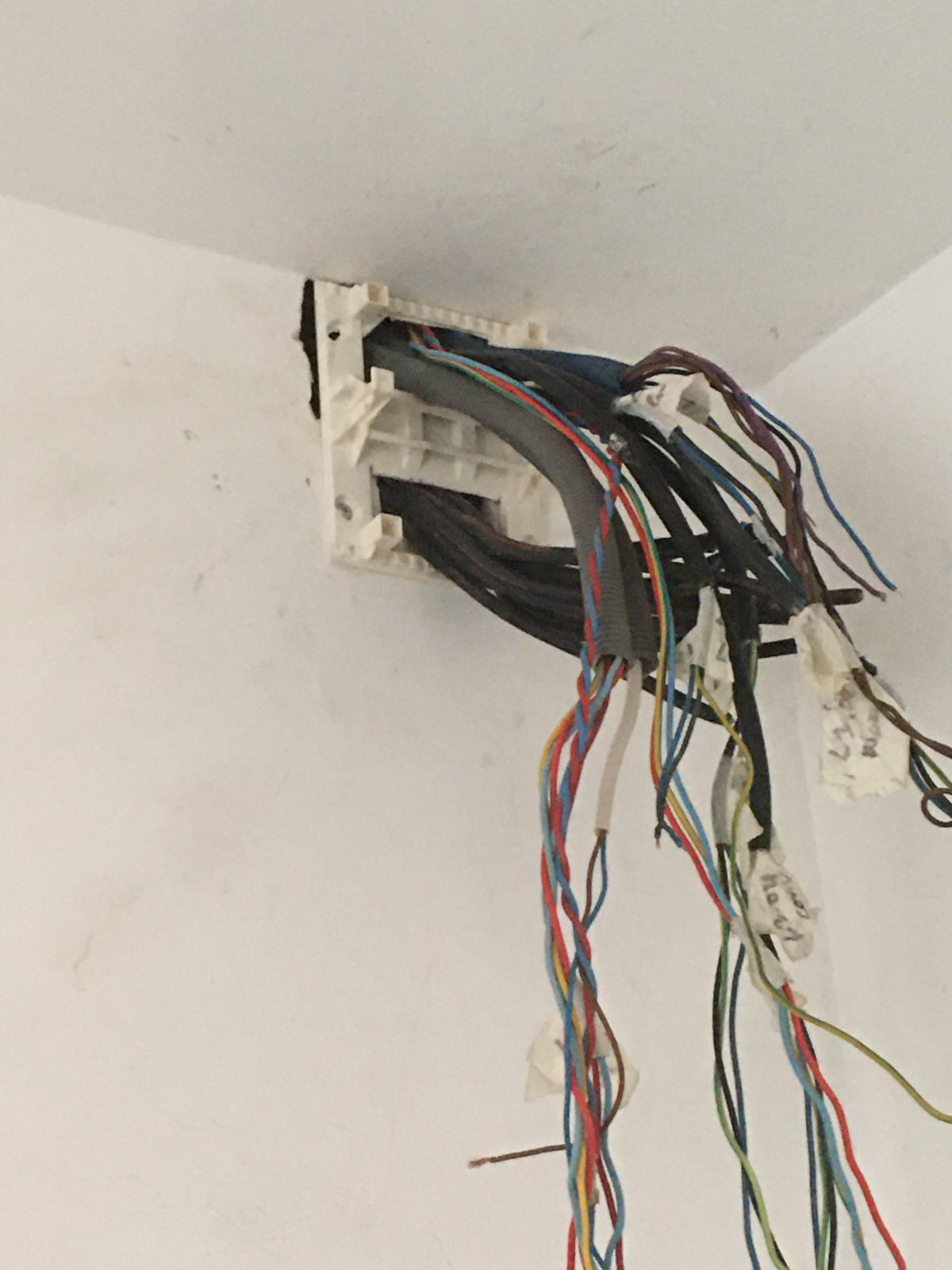

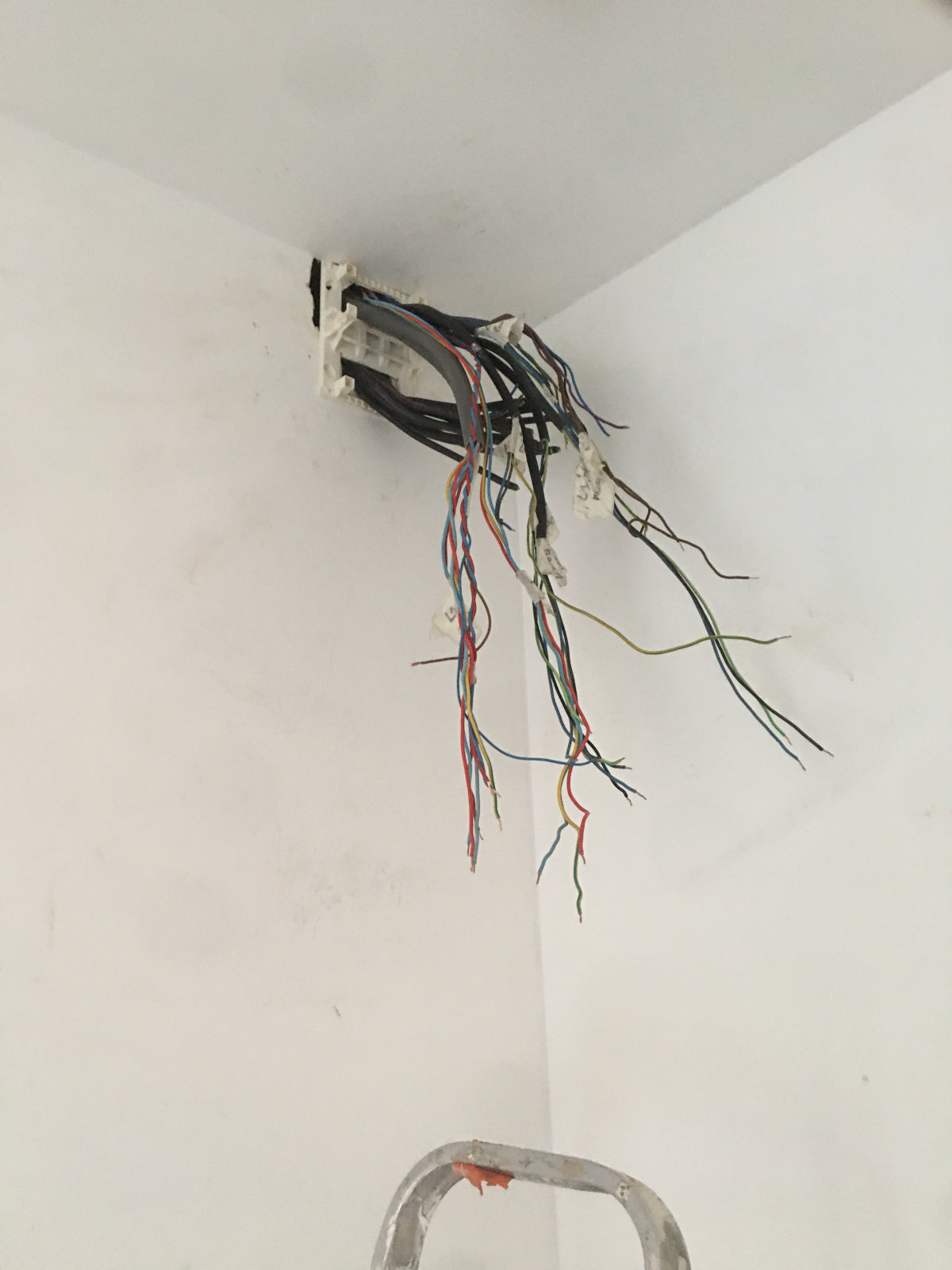

Photo passage étage rallonge

Vue rapprochée passage étage rallonge

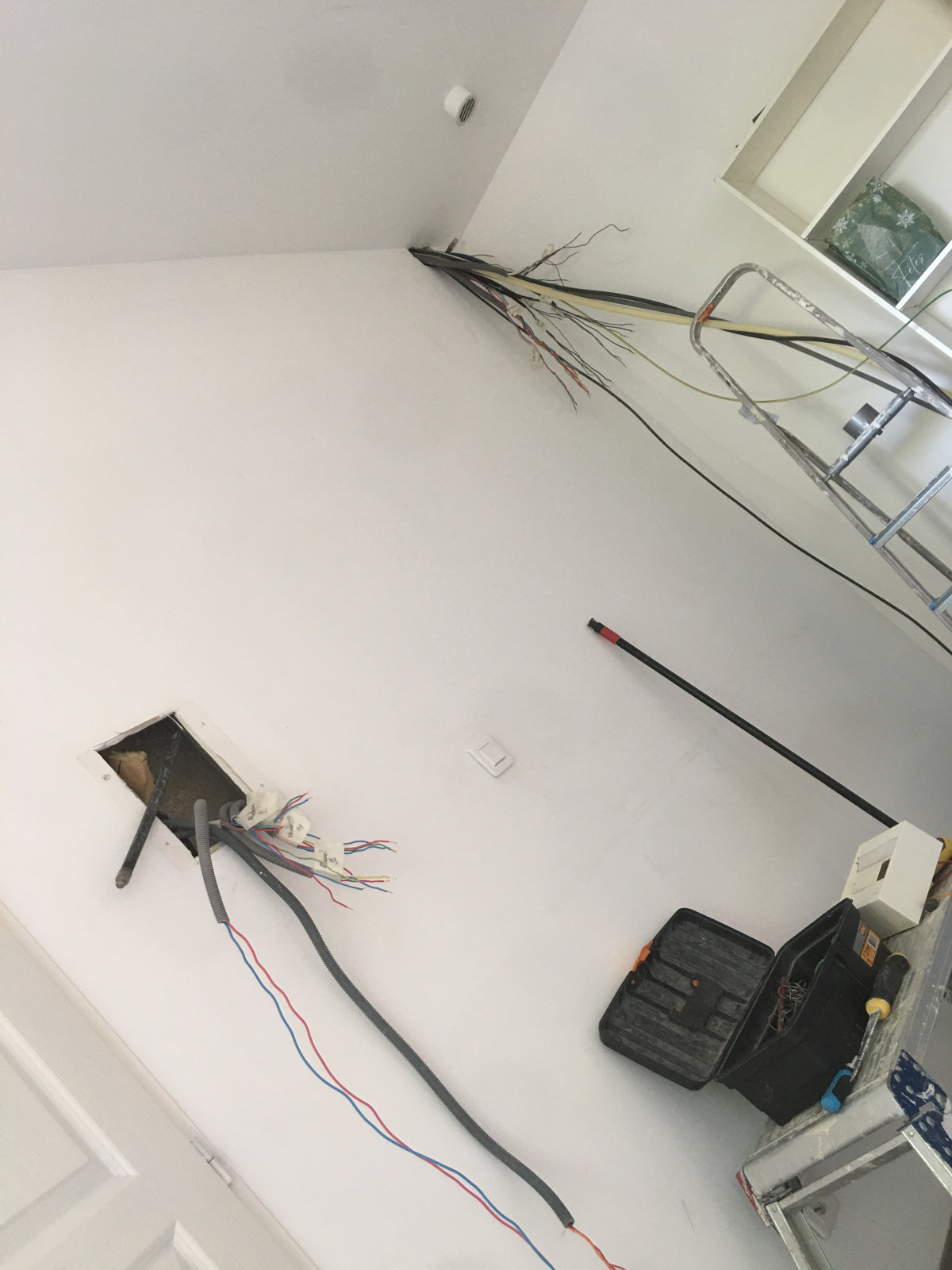

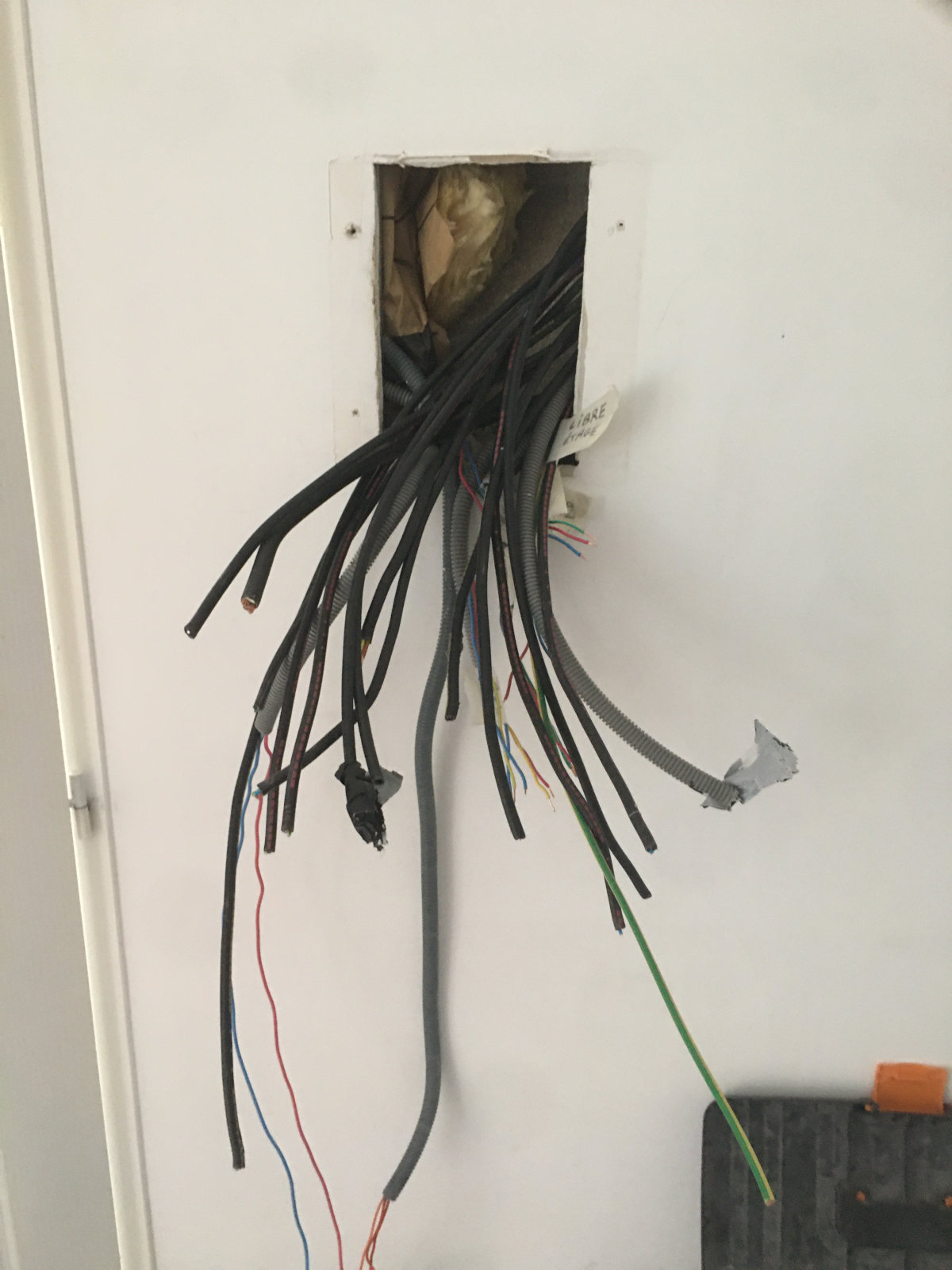

rdc étage rallonge

rdc étage rallonge 1

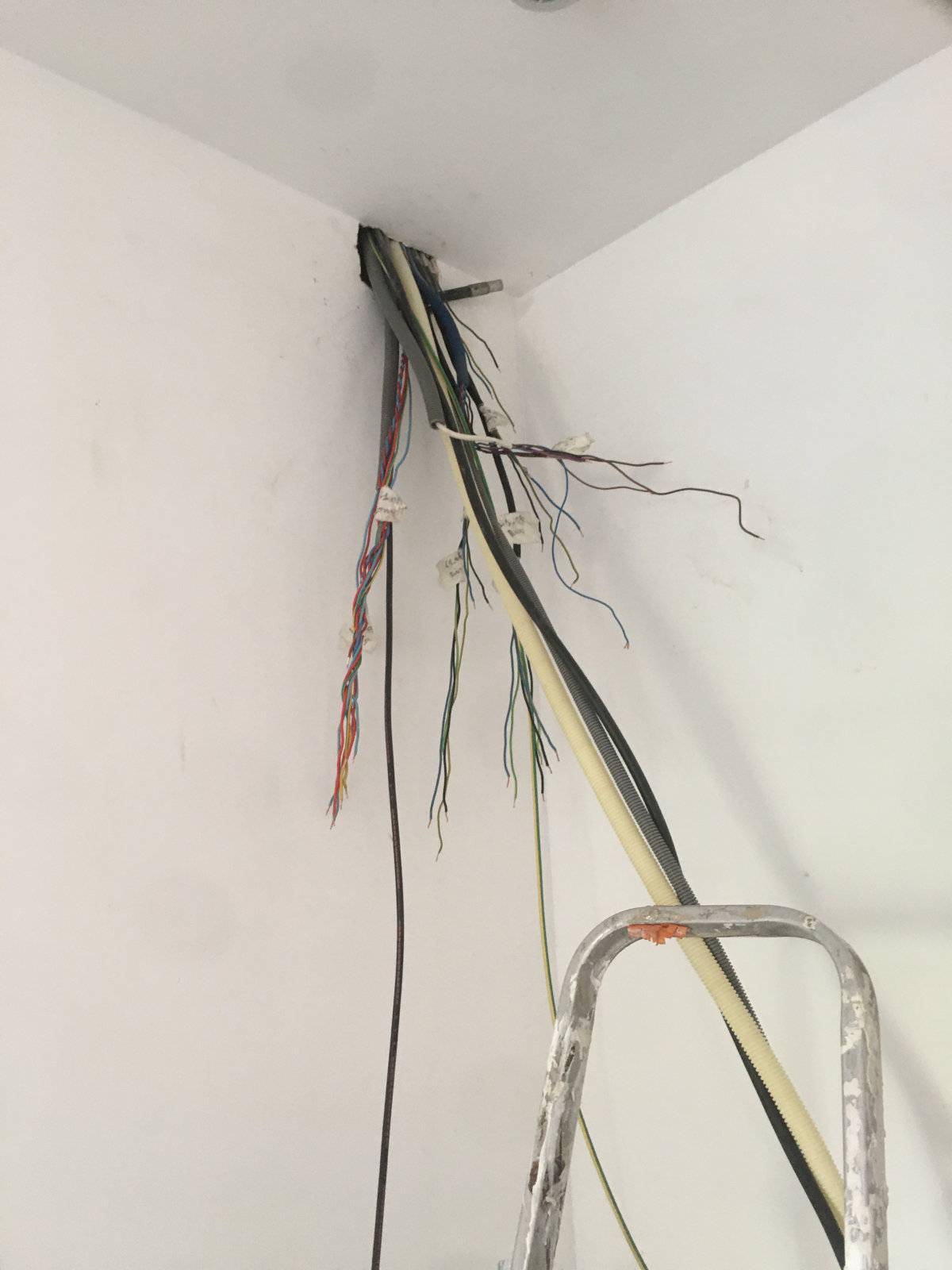

rdc étage rallonge posé

Il ne reste plus qu'à dénuder les rallonges, les coupler aux gaines et constituer le tableau auxiliaire, l'étape de tri de l'étage et du Rez-De-Chaussée étant terminée, peu de surprise sont à attendre pour la finition du chantier.
